Factory Equipment
最新機器を積極的に導入。
FLAGSHIP MACHINES
特に重要な4設備をピックアップ
| 切断対応 |
丸パイプ：Φ19〜Φ220 ／ 角パイプ：19〜150mm（長方形も可） アングル：20〜150mm ／ チャンネル：75×150mm |
|---|---|
| 材質厚み |
ステンレス：12mm アルミ：8mm ／ スチール：12mm |
| 長さ |
平板：5×10（1,524×3,048mm） パイプ：定尺 6,000mm |
| 主な機能 |
加工用シャトルテーブル2台自動入替 ／ 加工ノズルオートチェンジャー ／ パイプレーザー機能 → 作業幅・効率のUP 厚板クーリングカット ／ オイルショット → 美観・仕上がりの安定性 |
稼働の様子（動画）
| テーブルサイズ | t15 × 1000 × 2000mm |
|---|---|
| 溶接スポット範囲 （参考） |
SPC：2.3×2.3mm ／ ステンレス：2.5×2.5mm 亜鉛メッキ：2.3×2.3mm ／ ボンデ鋼板：2.3×2.3mm アルミ：3×3mmまで（AL5052材に限る） ボルト・ナットの溶接も可能（SUS・SPCに限る） 板厚違いは要相談 |
| 加工サイズ | 1,250 × 4,000mmまで対応 |
|---|---|
| 板厚（基本） | SUS：0.8t〜1.5t ／ SS：0.8t〜2.3t ／ AL：0.8t〜2.0t |
| 主な加工 |

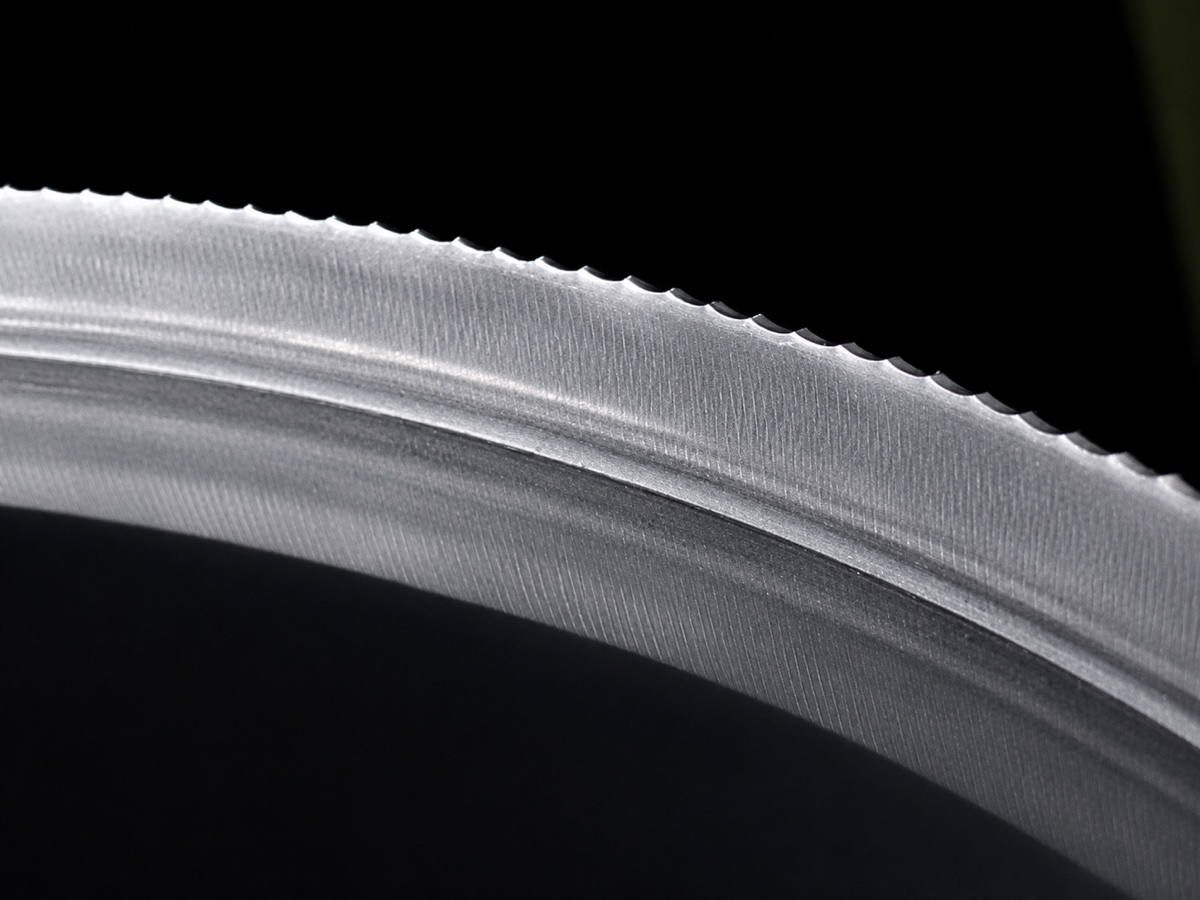

タッピングの下穴加工（t1.0・M4）／ 皿穴加工（M4〜M5） ガラリ加工 ／ エンボス加工 ／ V溝加工 一部FB（フラットバー）への加工も対応 |
| 対応材料 |
SUS：0.5mm〜2.0mm SPC：0.5mm〜1.6mm |
|---|---|

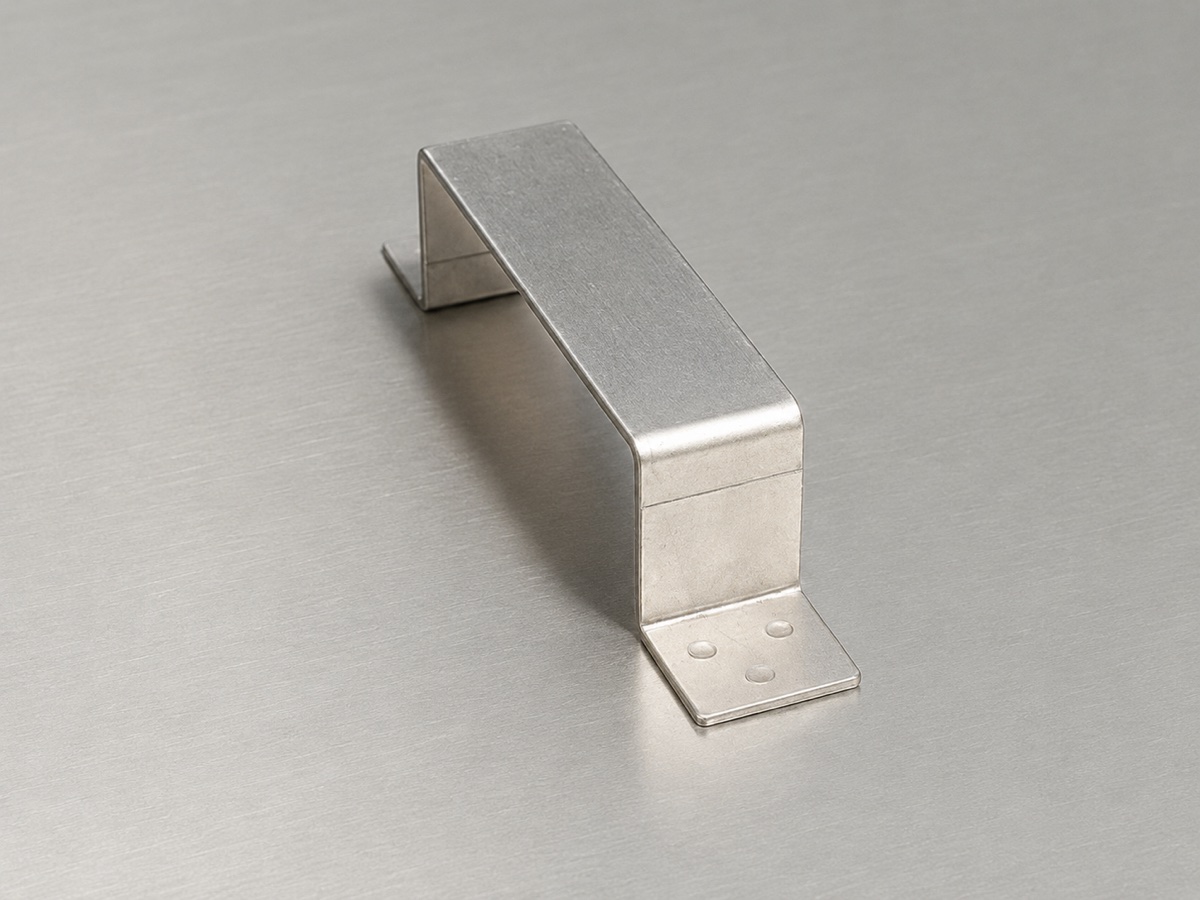

| 特徴 | 点で溶接するためひずみが少なく、ビードが狭いので美観に優れます |
CATEGORIES
シャーリング・コーナーシャー・アイアンワーカー・メタルソー・チップソー・パネルソー・バンドソー
| シャーリング | アマダ M3060 T6.5×3M ／ アマダ M4045 T4.5×4M |
|---|---|
| コーナーシャー | アマダ CS-220 T3.2×220×220 |
| アイアンワーカー | アマダ IW-45 |
| メタルソー | 定寸ゲージ付き 2台 ／ ゲージなし 1台 |
| アルミ高速切断機 | 吉田工業 18ACMS-16000 |
| パネルソー | マキタ FP801 |
| バンドソー | 日立 CB22FB |
| コンターマシン | KY-300 |
NCプレスブレーキ4台
| NCプレスブレーキ |
アマダ HDS-2204NT 220t×4M アマダ FBD-215 125t×3M アマダ RG-50 50t×2M ムラテック BH13530 135t×3M |
|---|
NCタレットパンチプレス・切断レーザー・アイアンワーカー

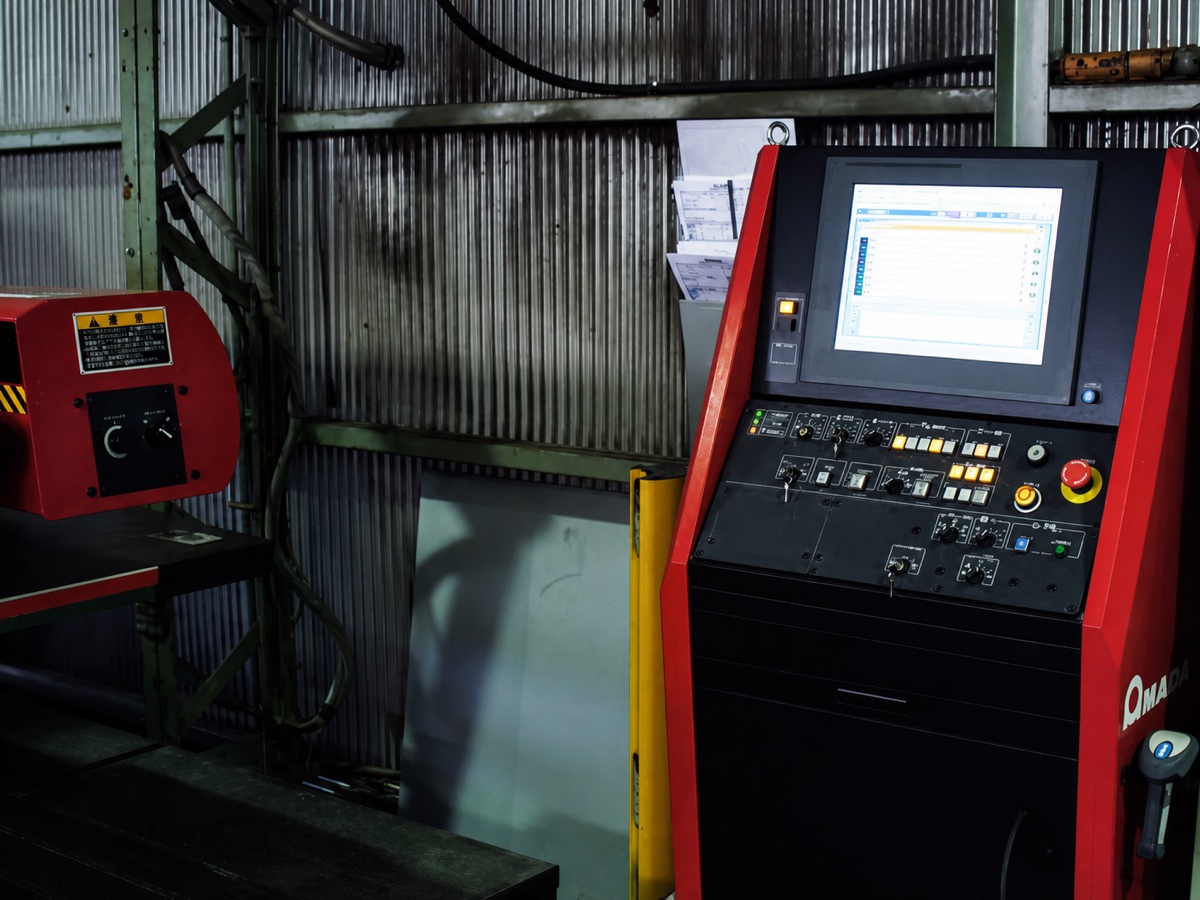

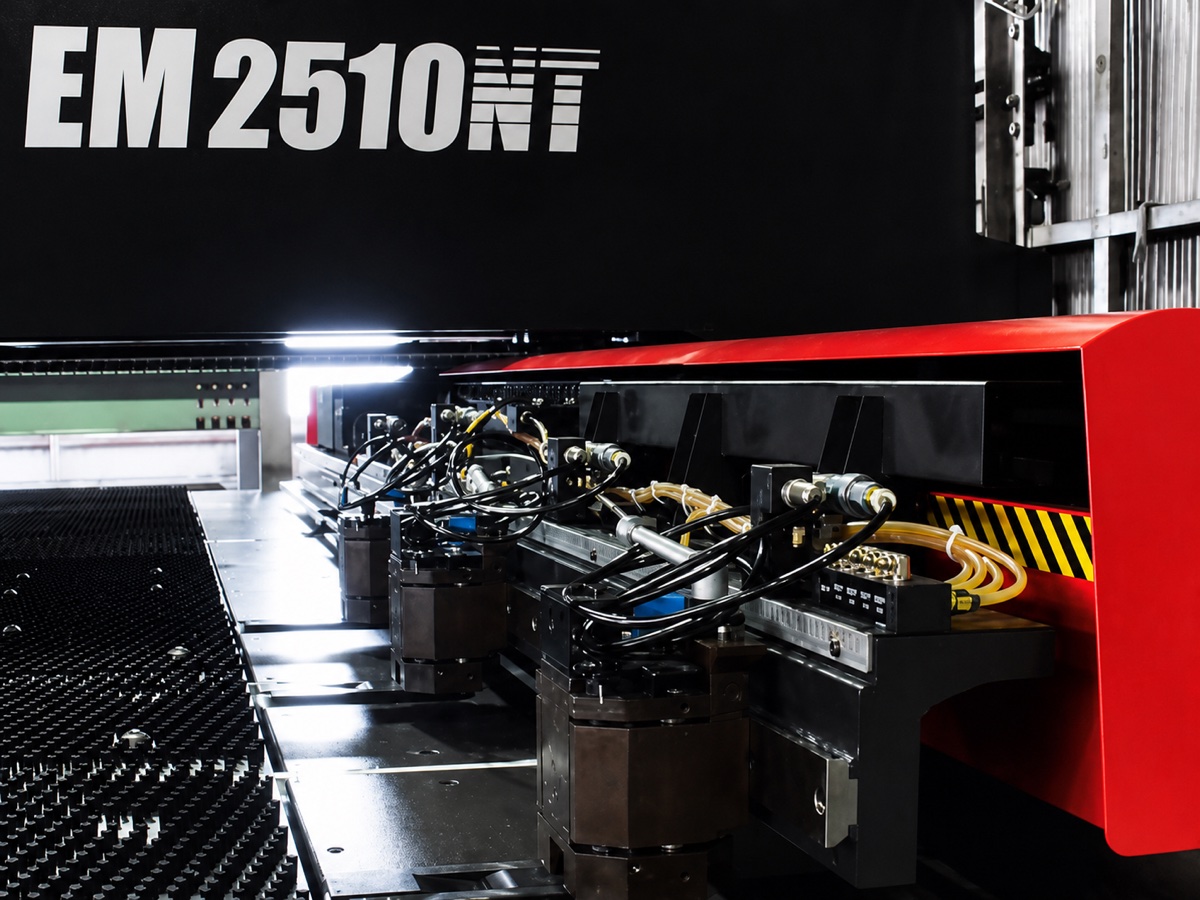

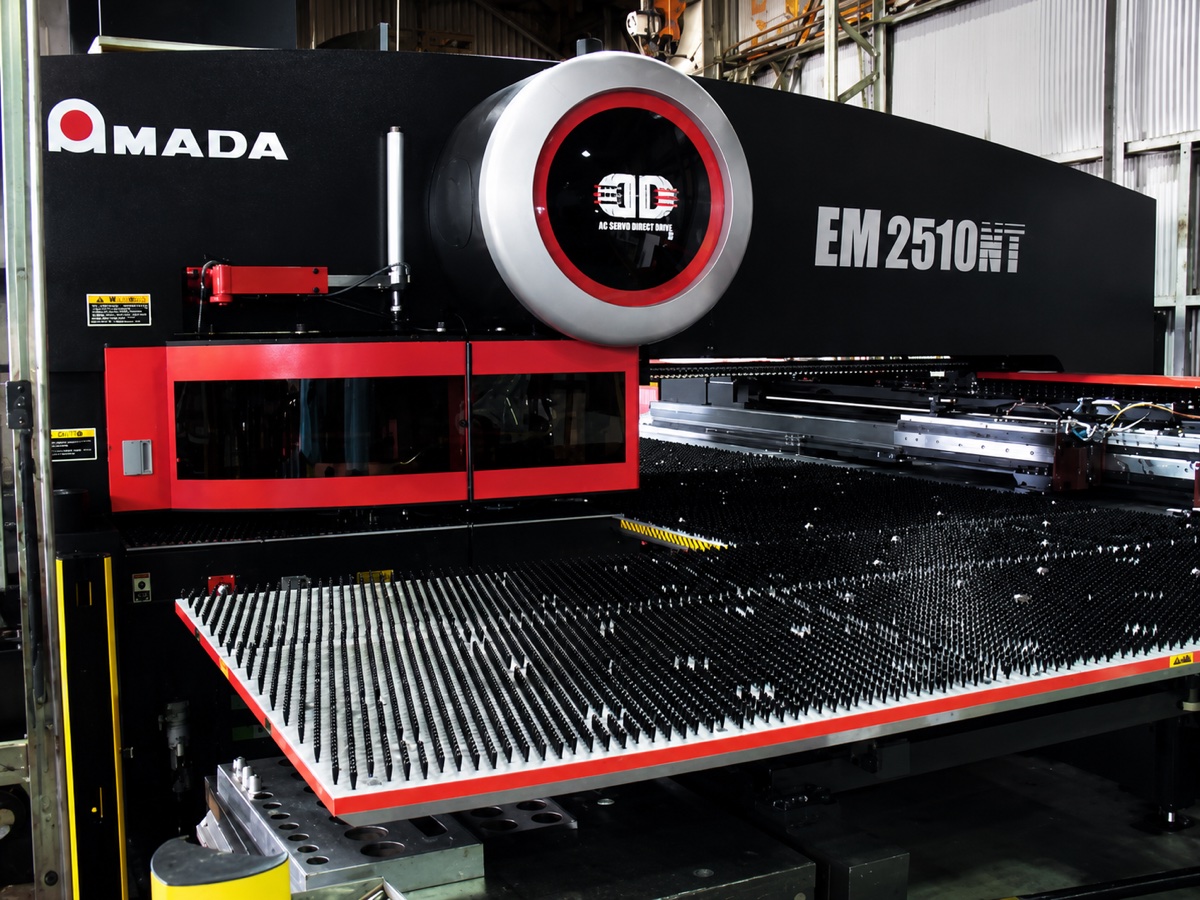

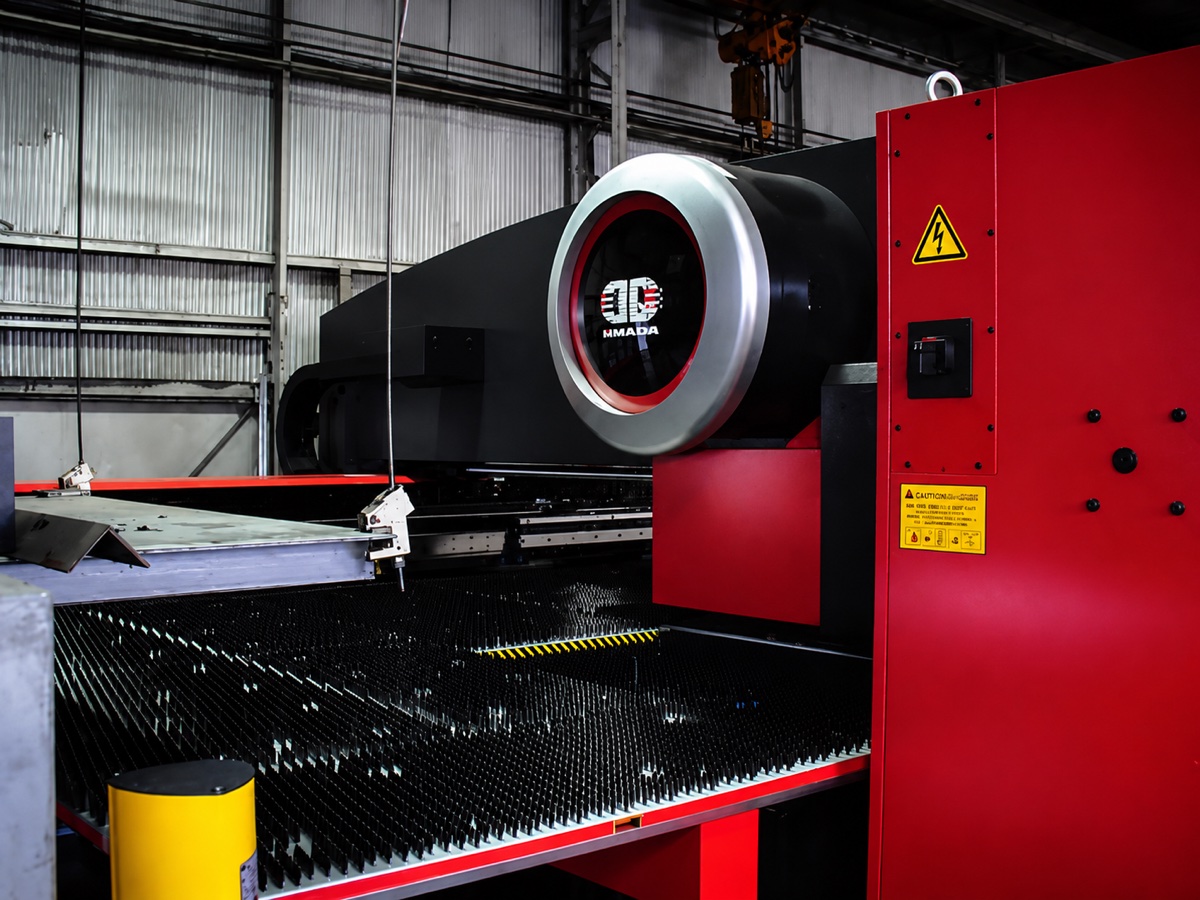

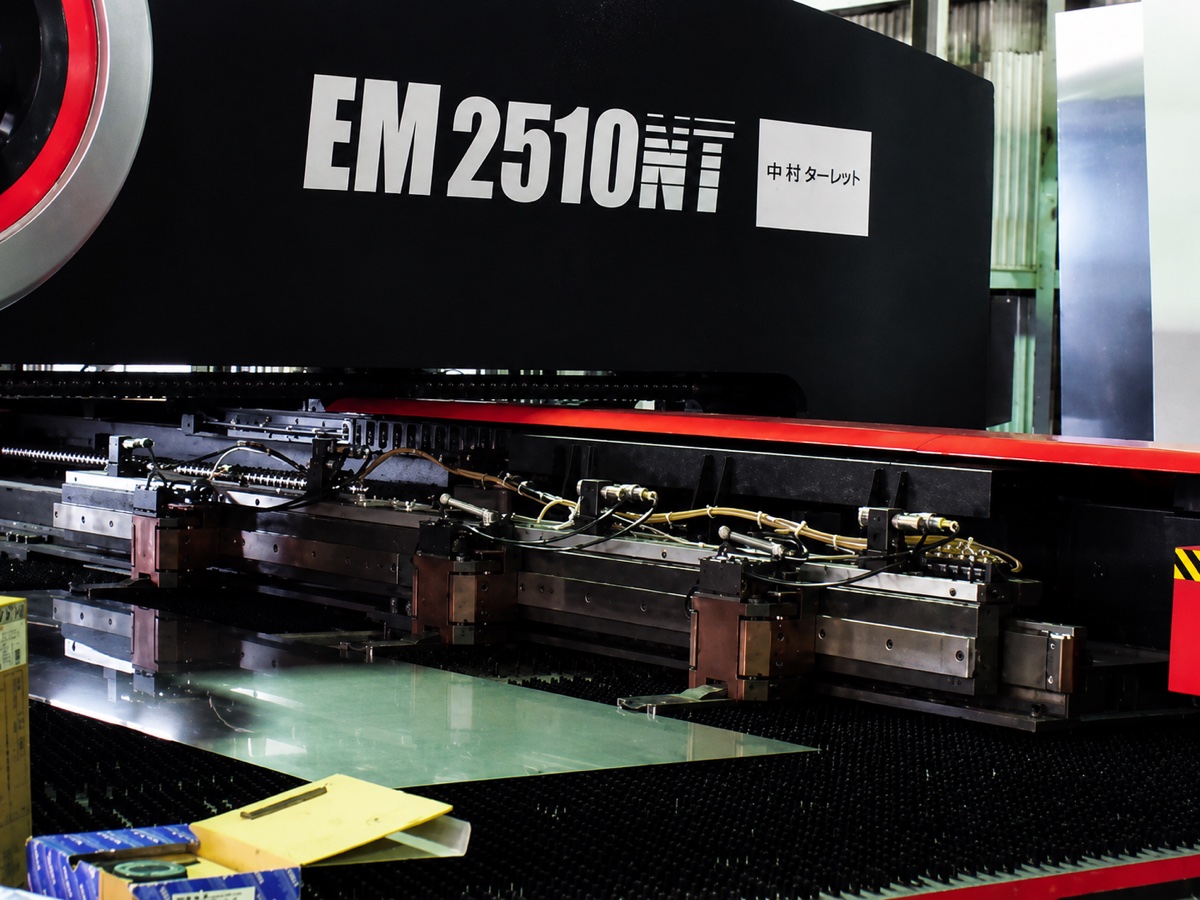

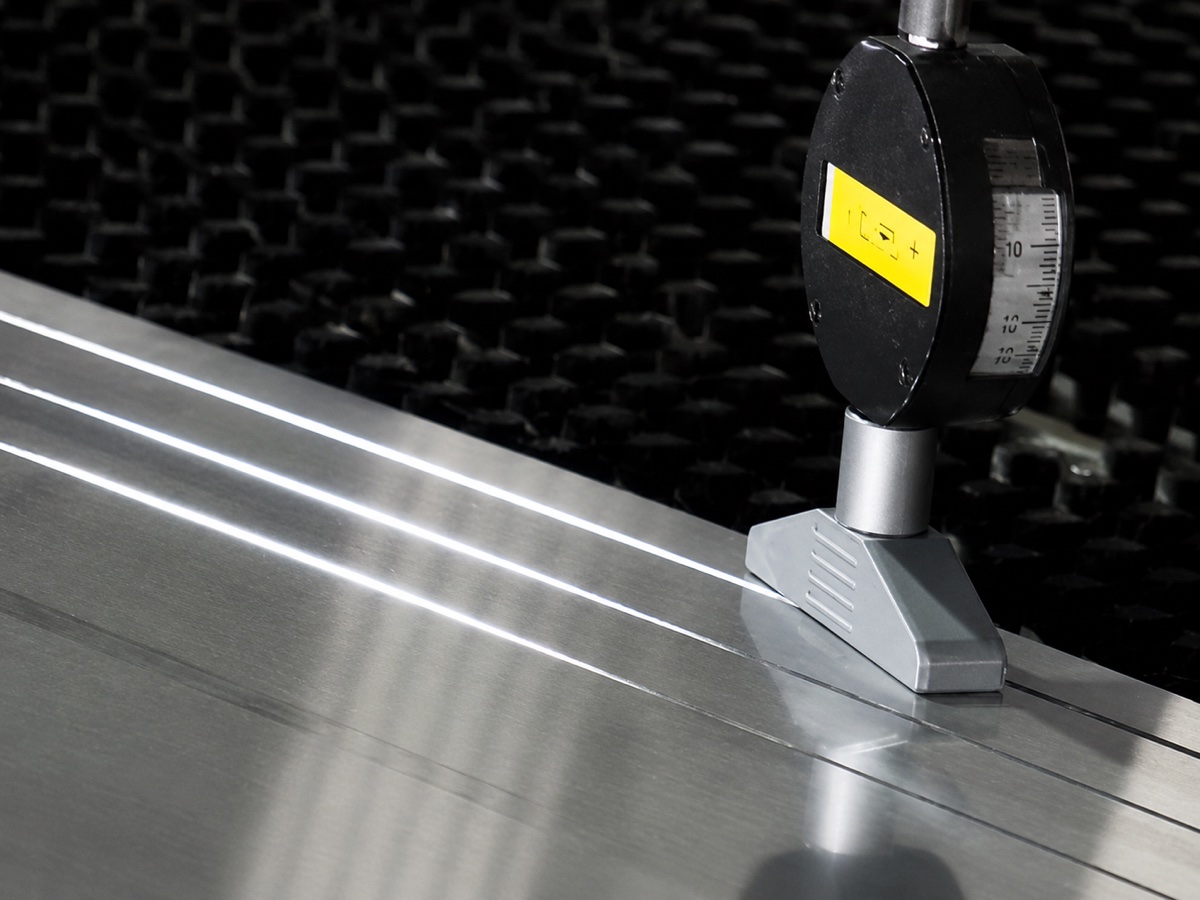

| NCタレットパンチプレス | アマダ EM2510NT ※Vカット対応 |
|---|---|

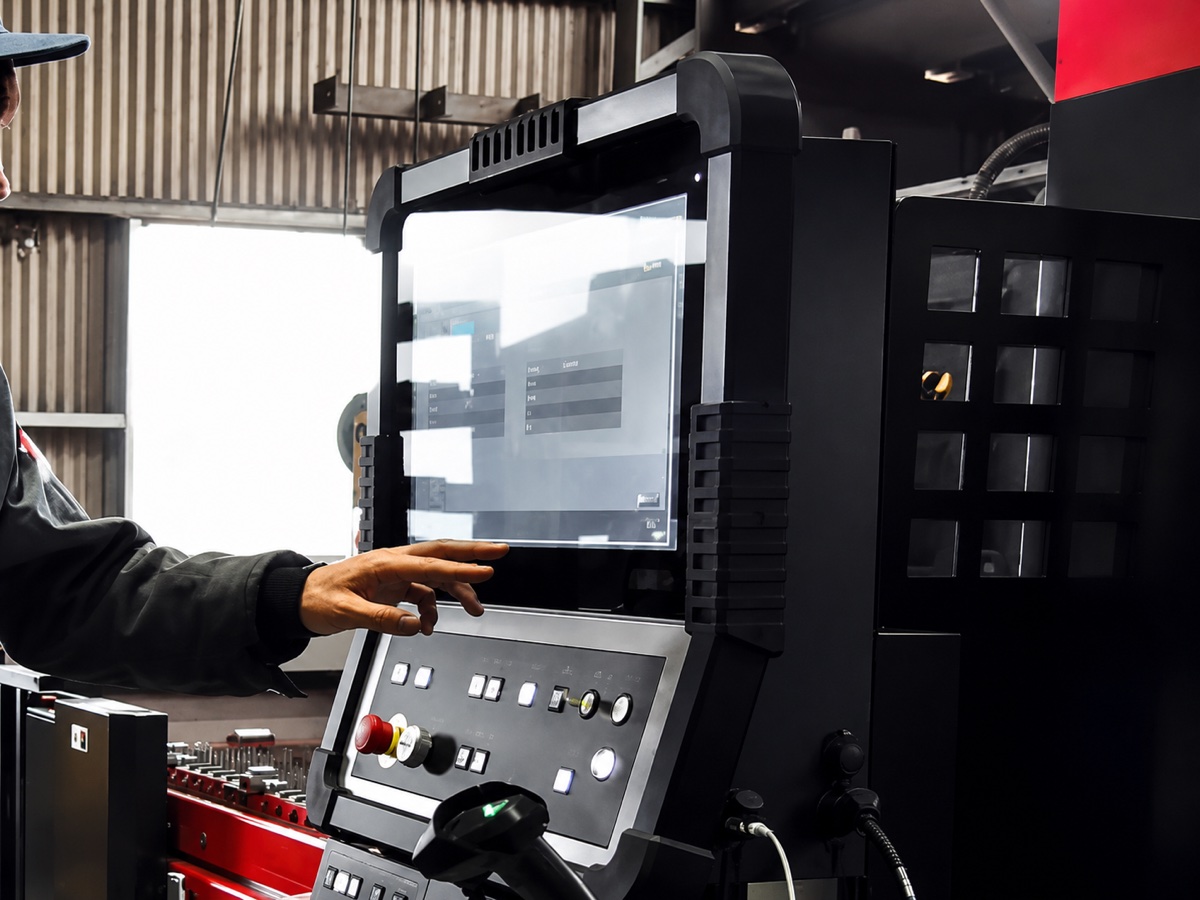

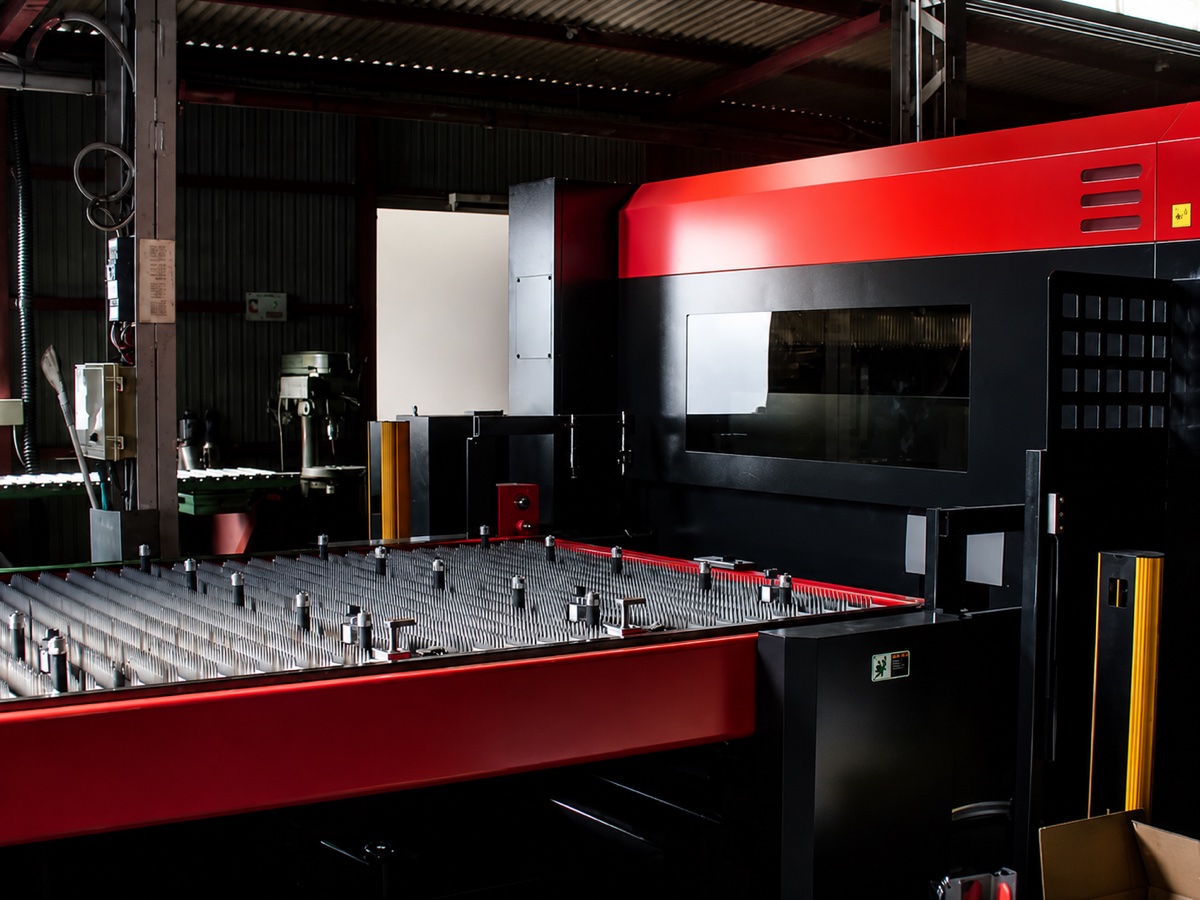

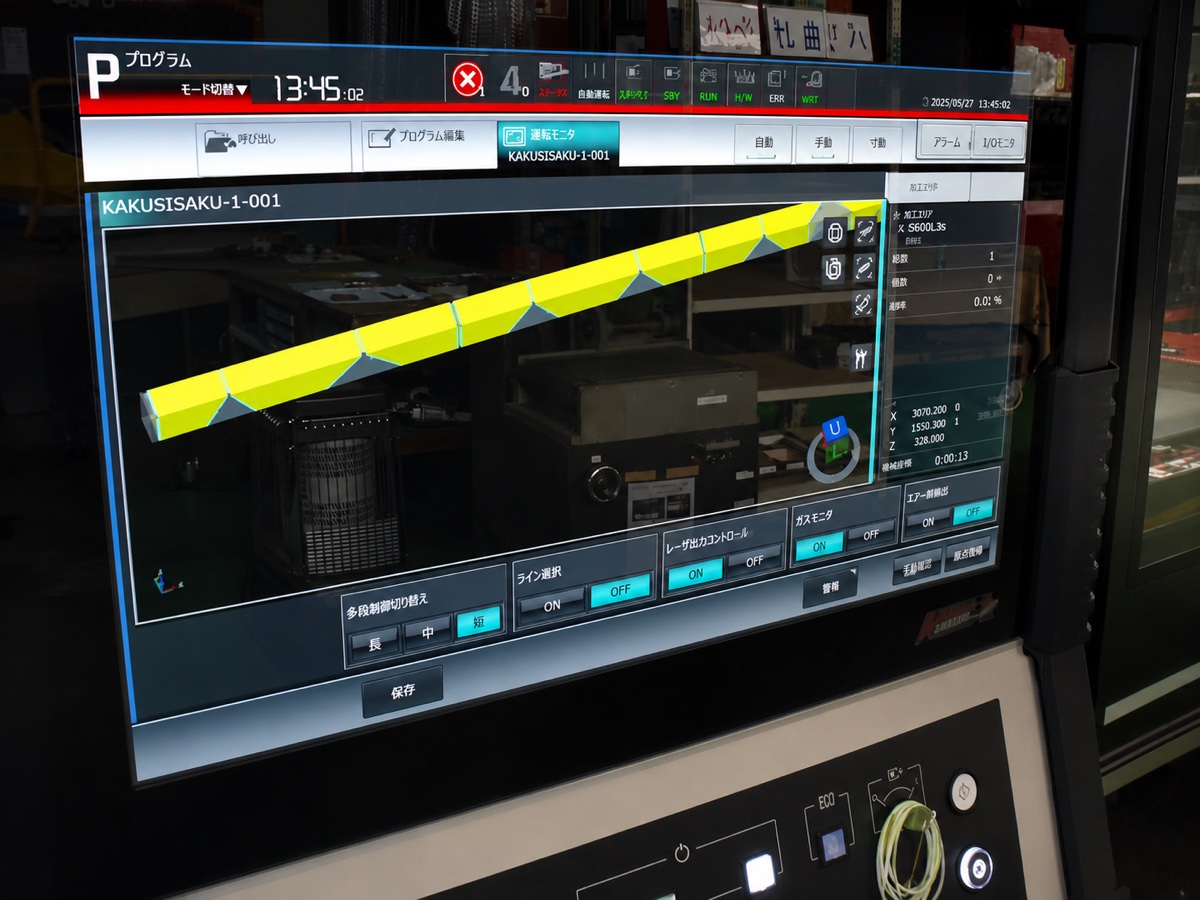

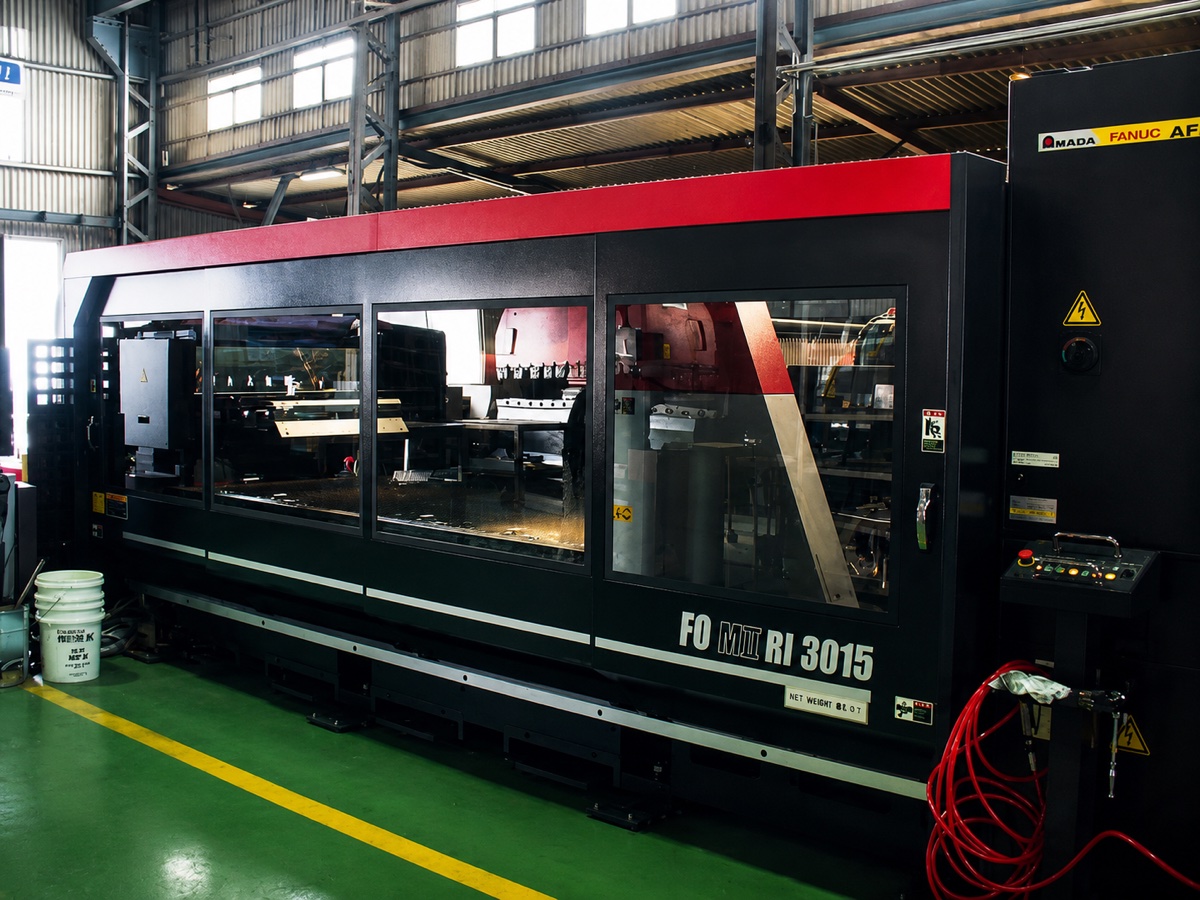

| 切断レーザー | アマダ FO MⅡ 3015NT 4kw ※型材・パイプ対応 |
| アイアンワーカー | アマダ IW45-Ⅲ |
YAGレーザー溶接機・ファイバーレーザー溶接機・スポット溶接・TIG溶接など多数
| レーザー溶接機 |

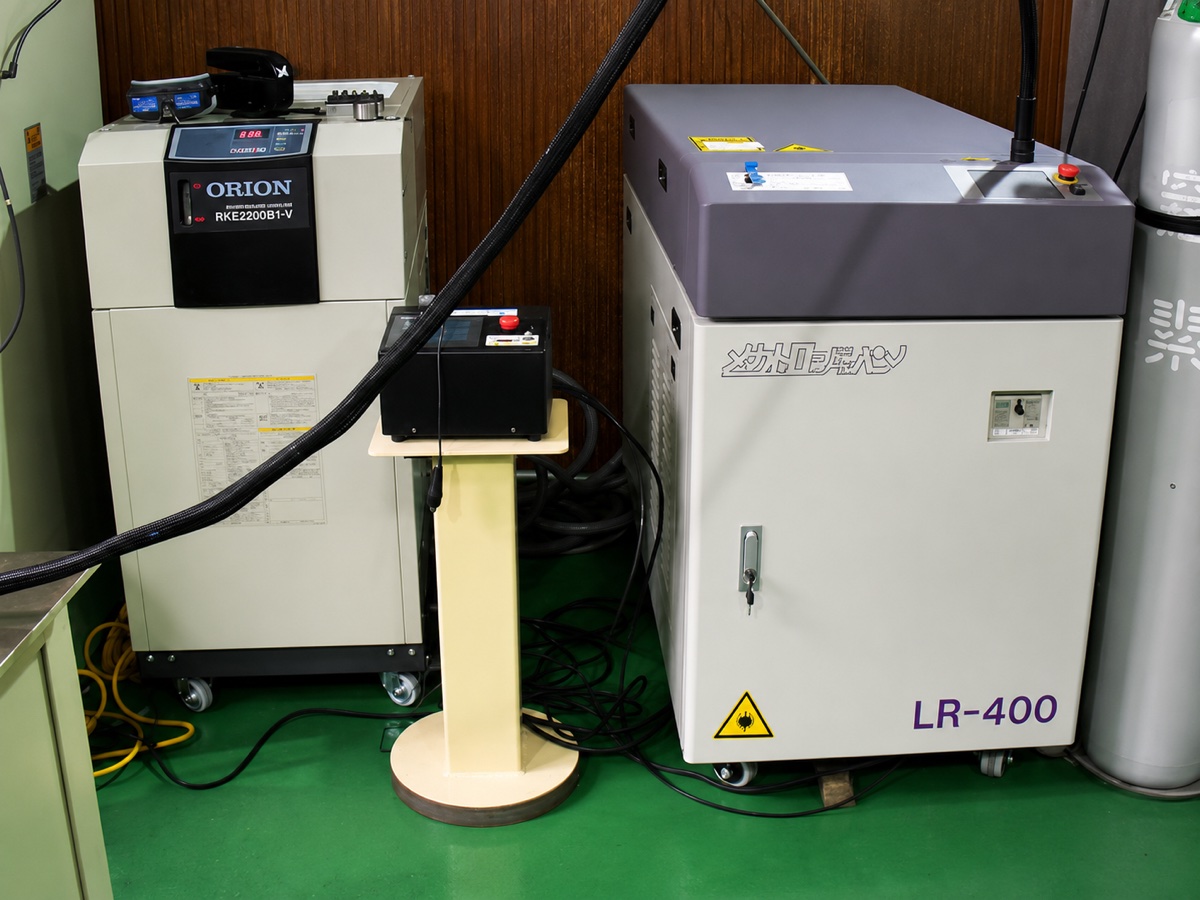

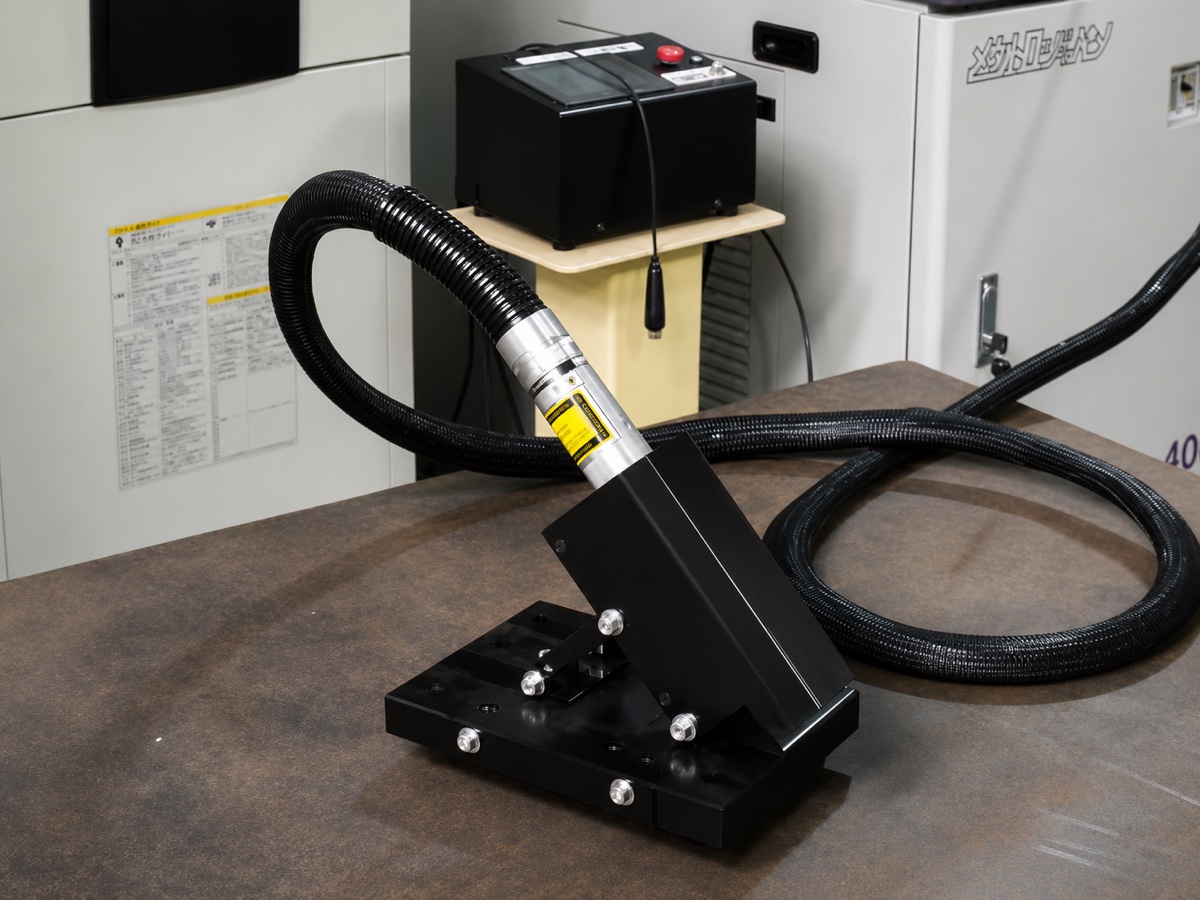

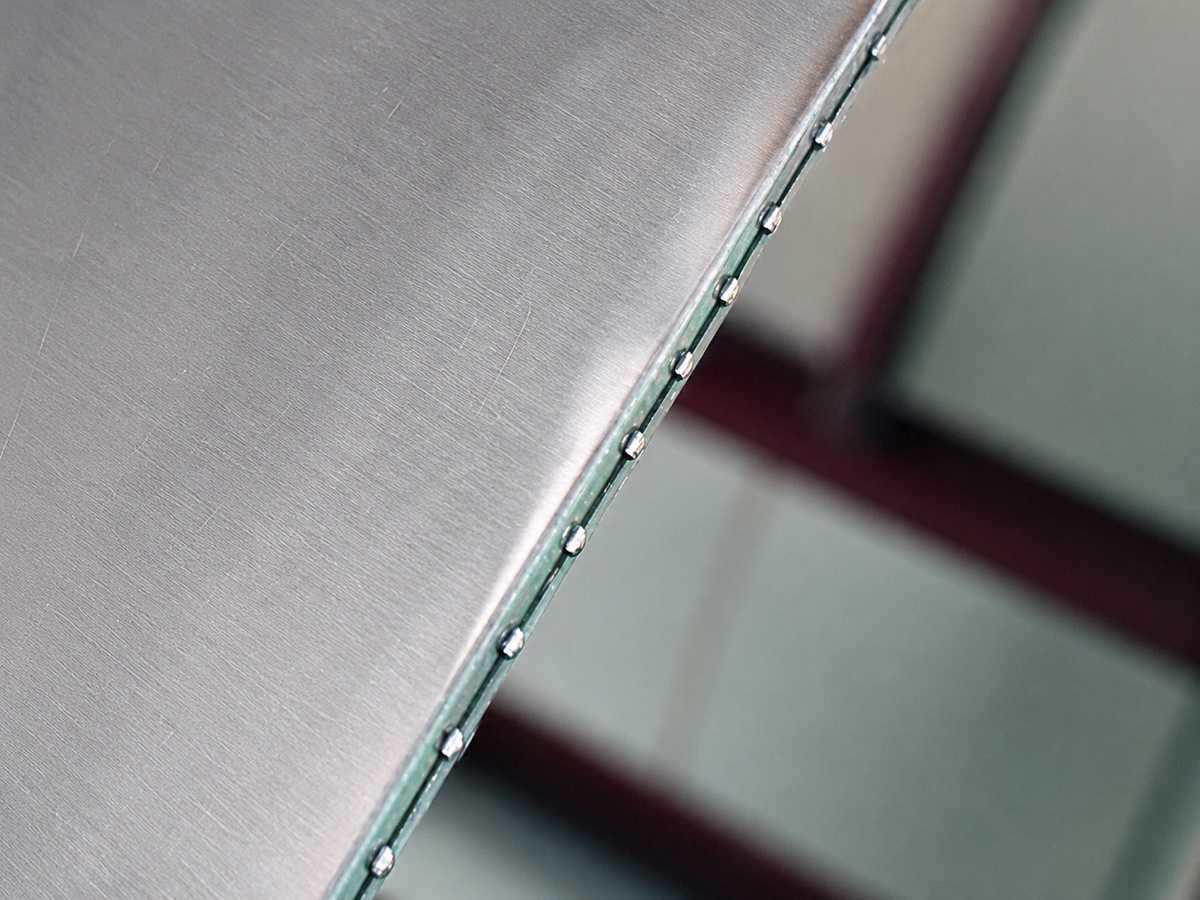

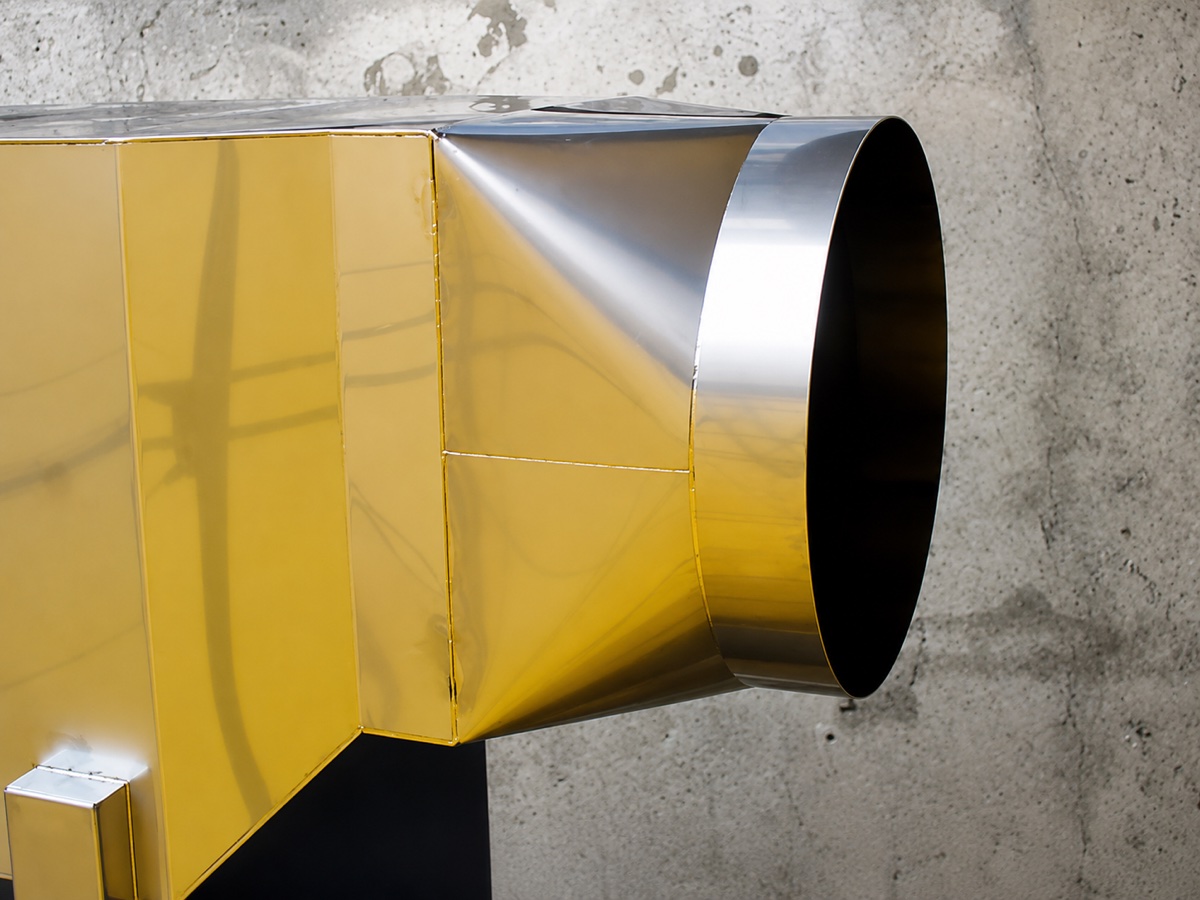

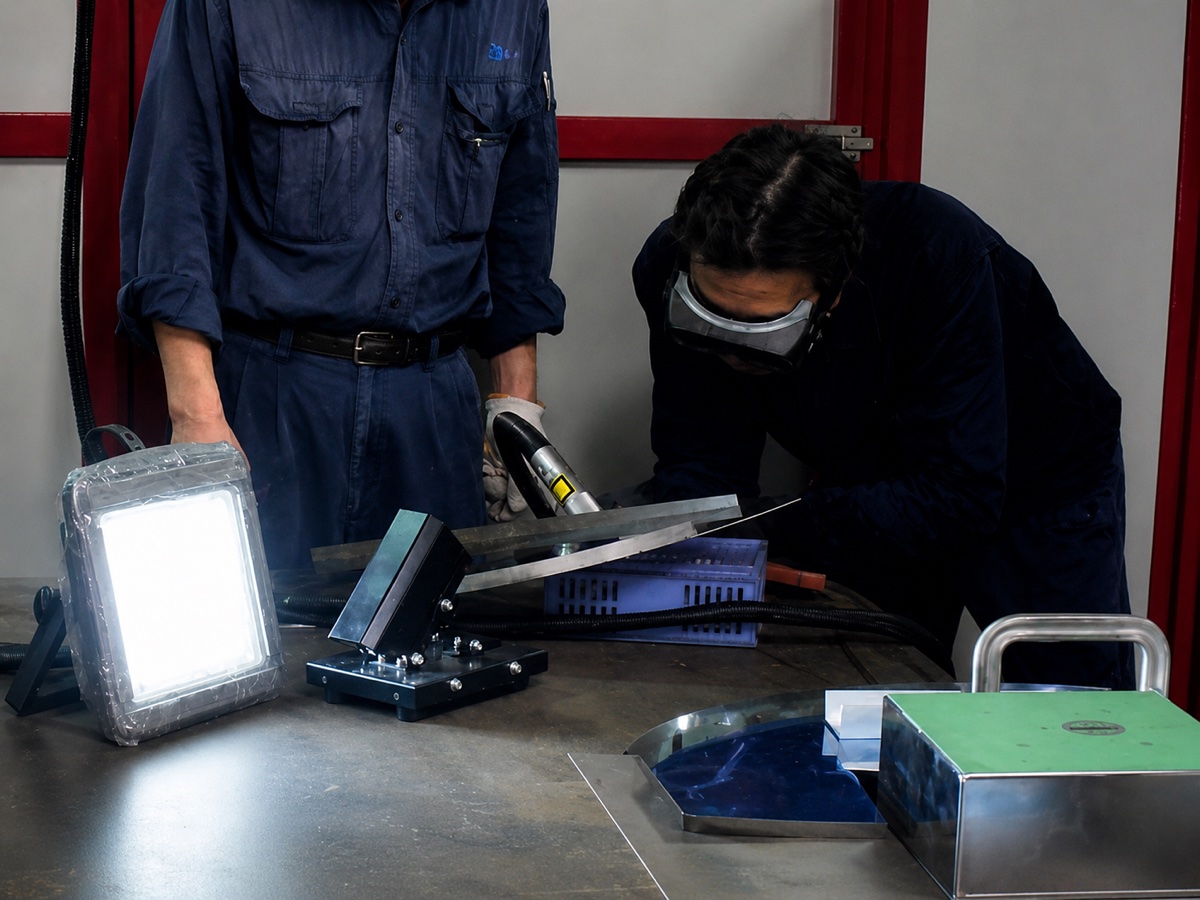

YAGレーザー溶接機 メカトロジャパン（澁谷工業G）製 LR-400 ×2台 ファイバーレーザー溶接機 RECIレーザー A150 |
|---|---|

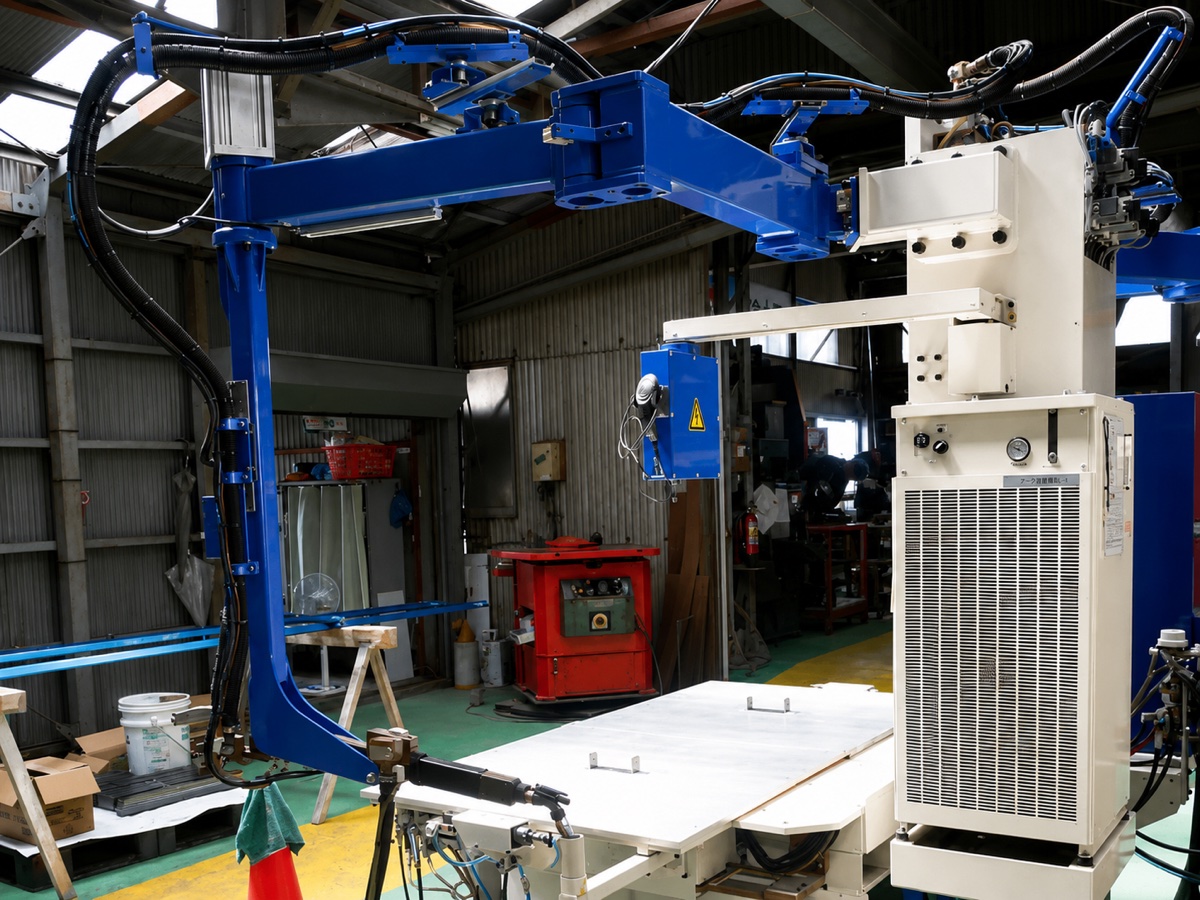

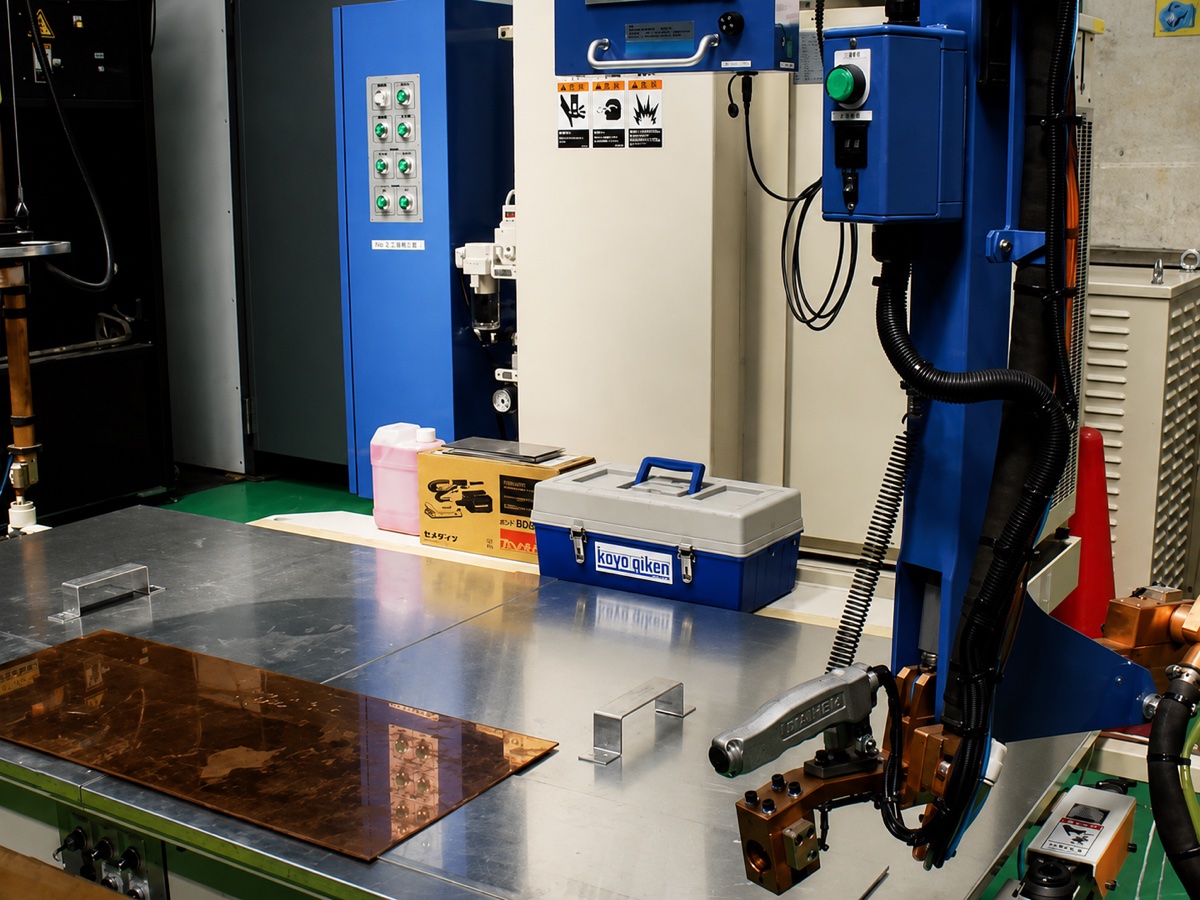

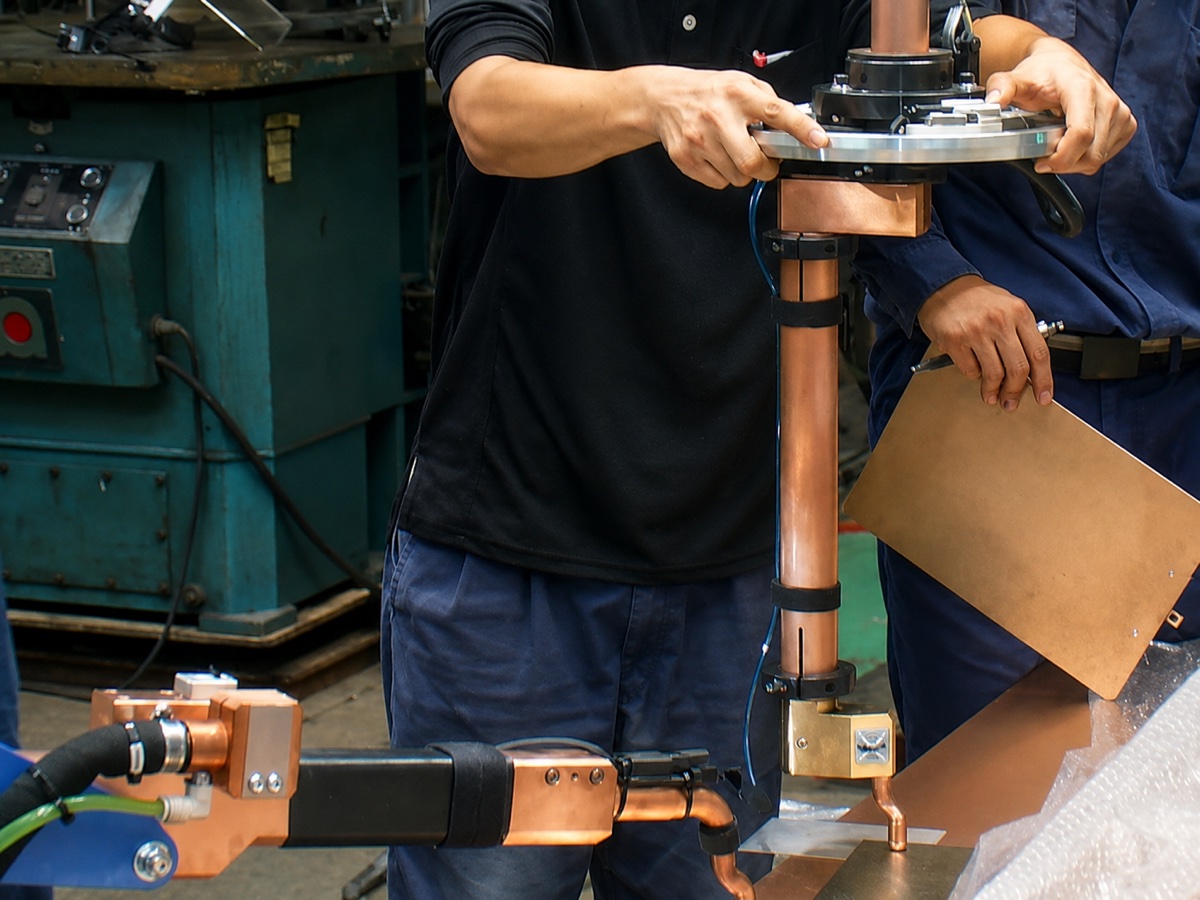

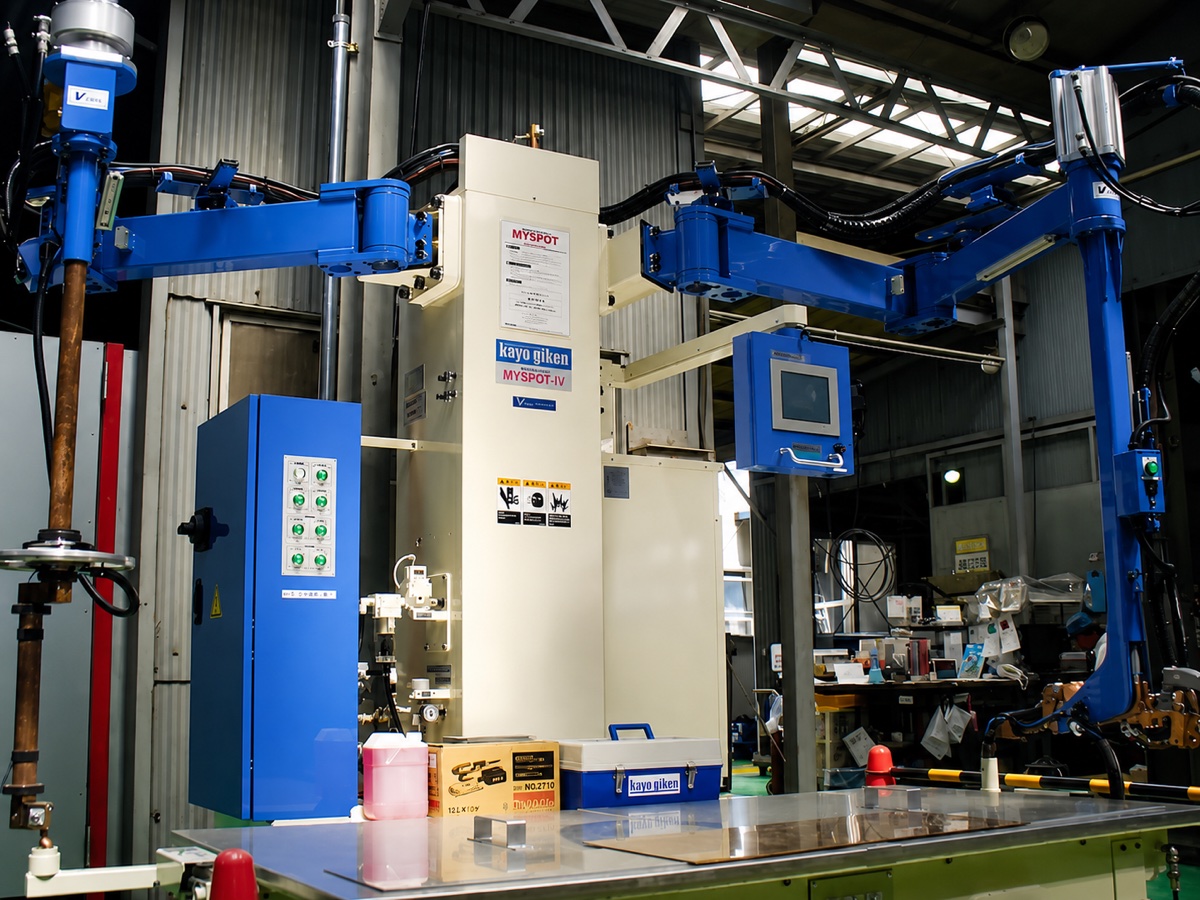

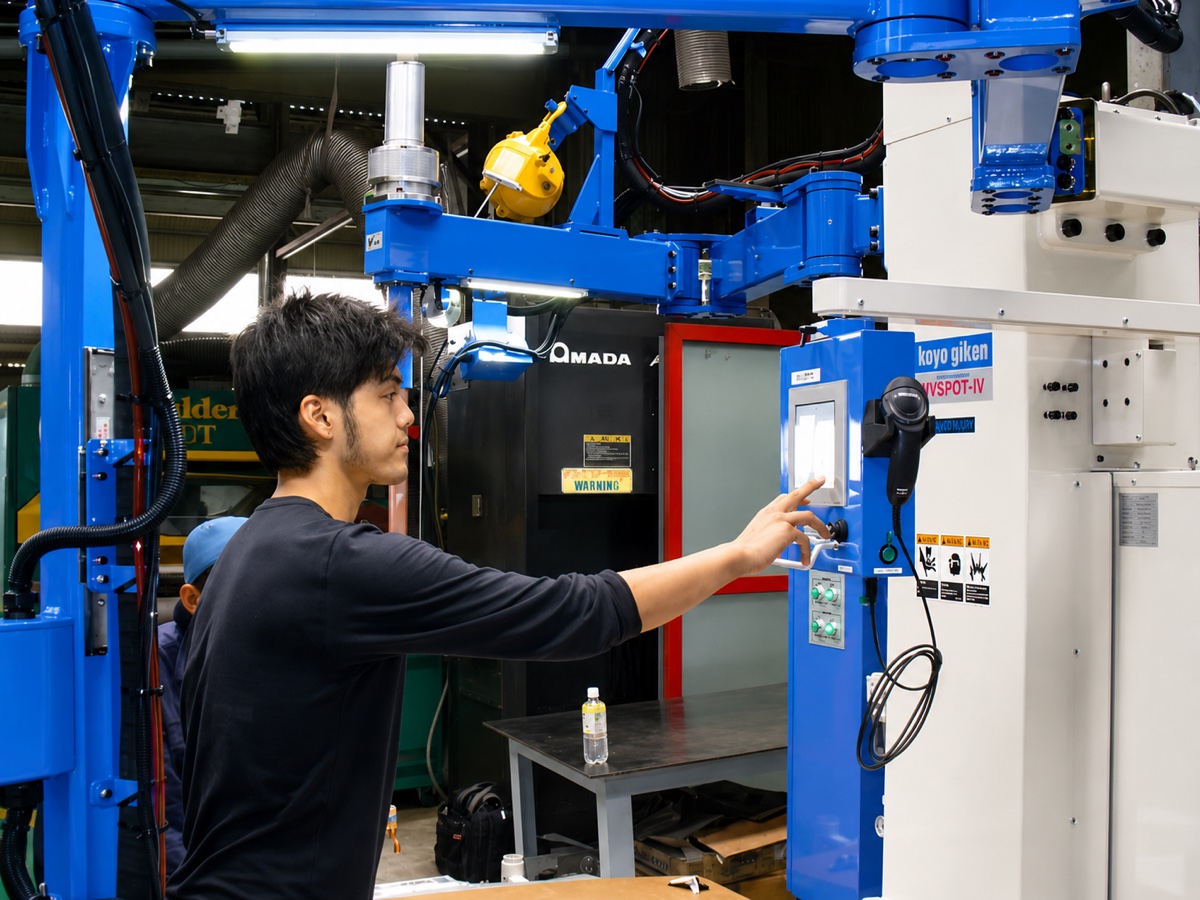

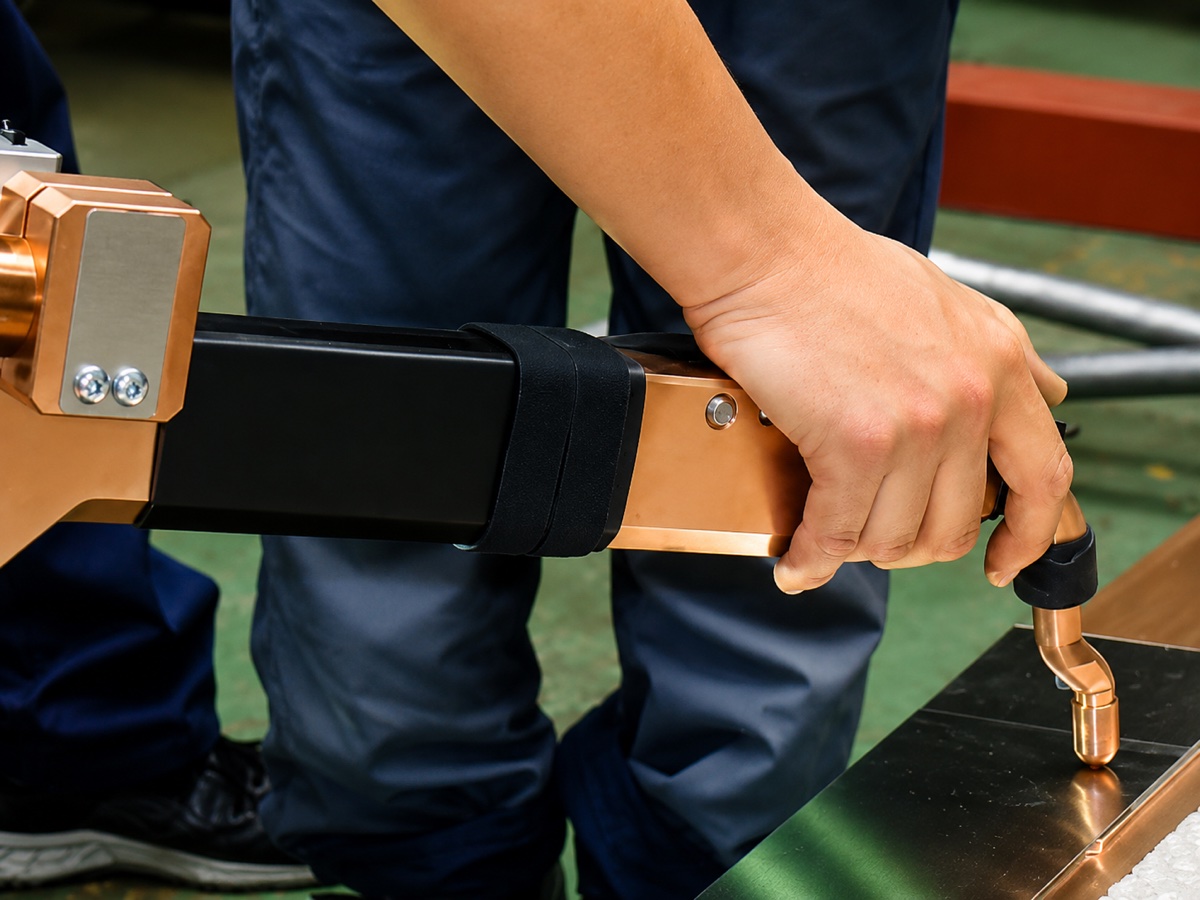

| テーブルスポット溶接機 | 向洋技研 NK-03HV100-15-KG-EZ ×1台 |
| TIG溶接機 | 12台 |
| その他溶接機 |
スタッドボルト溶接機 1台 ／ 半自動溶接機 4台 スポット溶接機 3台 ／ プラズマ切断機 2台 |
CAD/CAM環境・3Dプリンター用CAD/CAM
| Dr.ABE_Tube（パイプCAM） | 2台 |
|---|---|
| シートワークス（3DCAD） | 3台 |
| AP-100 | 4台 |
| PCLSV | 1台 |
| イメージスキャナー | 1台 |
| 建築板金展開CAD | 1台 |
| 3Dプリンター用CAD・CAM | RAISE フリーCAD・CAM |
機械加工4種・3Dバリ取り装置・3Dプリンター
| 旋盤 | 1台 |
|---|---|
| フライス | 1台 |
| 研磨機 | 1台 |
| ラジアルボール盤 | 1台 |
| 3Dバリ取り装置 | フラッダー社 Fladder-AUT（ワーク最大値1000mm） |
| 3Dプリンター | RAISE 3Dプリンター（最大280×280×550mm）×2台 |
他社で断られた案件、複雑な特注品、超短納期のお仕事でもお気軽に。
