Metal Joint Handrail "vi"
追求したのは、「美」。
これまでの手摺には、実現できなかった表現性と実用性。
シャープな金属感を自由自在に表現できるデザイン性。
あらゆるシーンに合わせた「美」を考え、さらに手あかの目立たない手摺も実現しました。
STRUCTURE

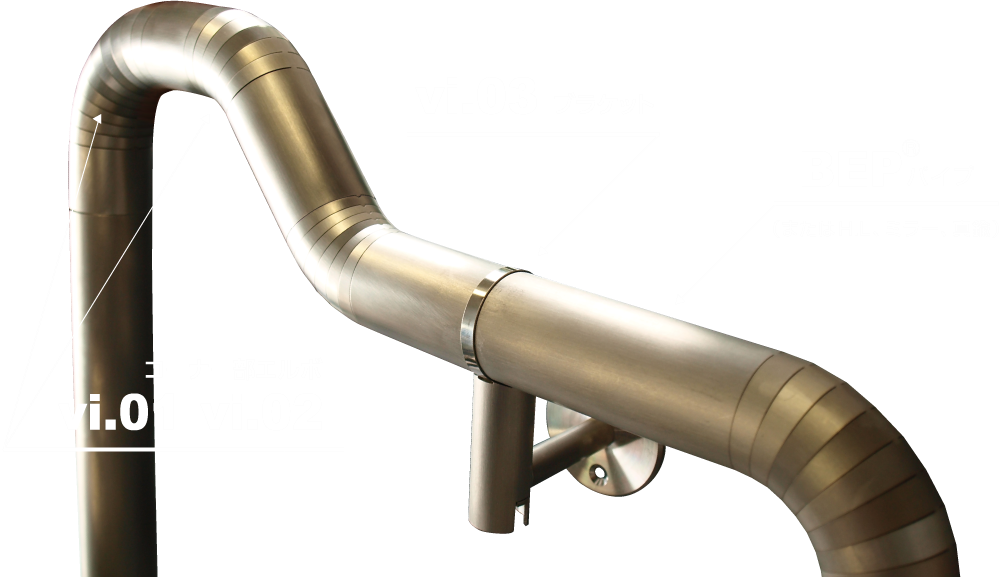

コーナー部エルボ・ブラケット・BEP®パイプ ― 「美」を構成する3つのパーツ。
FEATURES

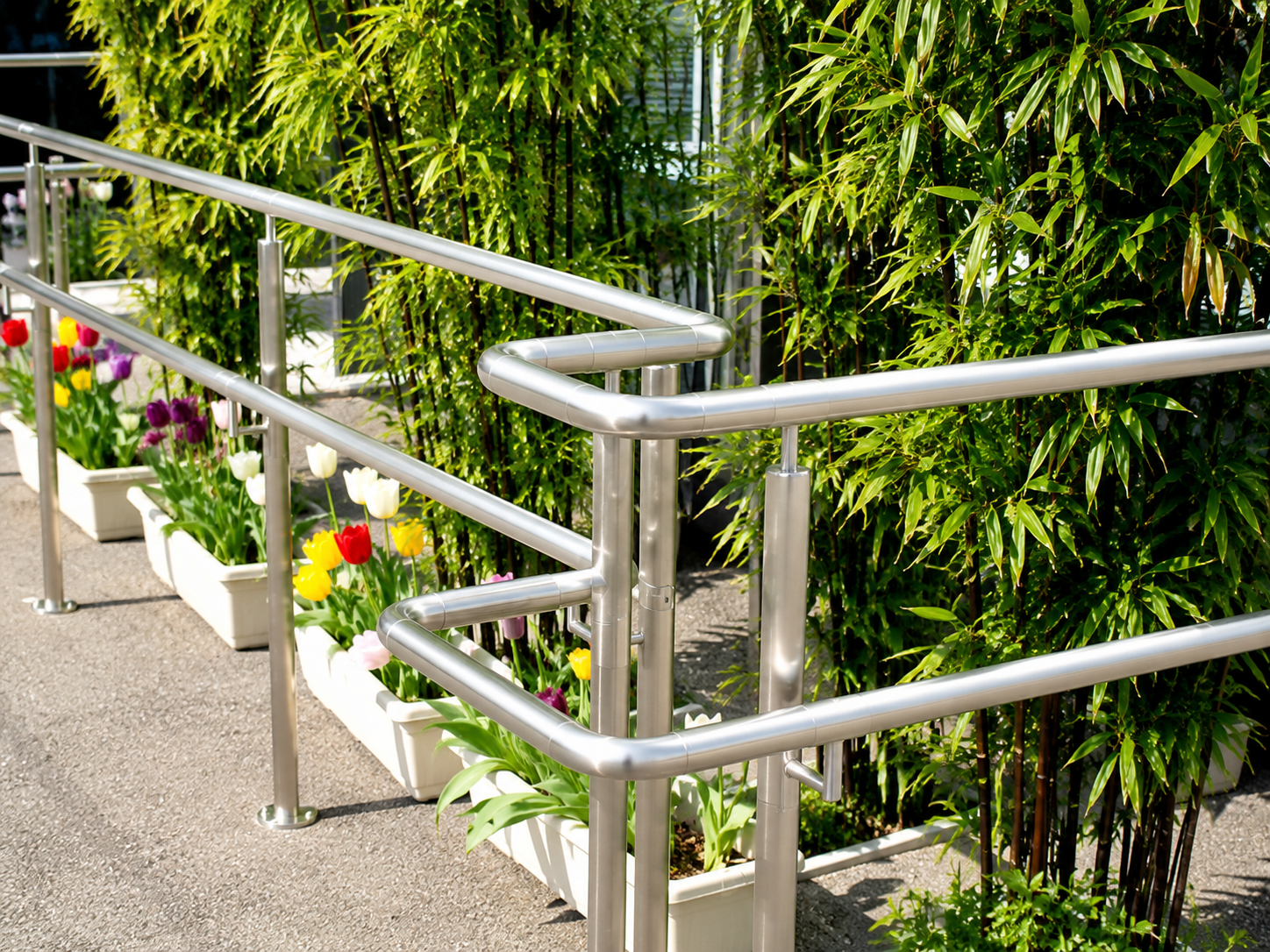

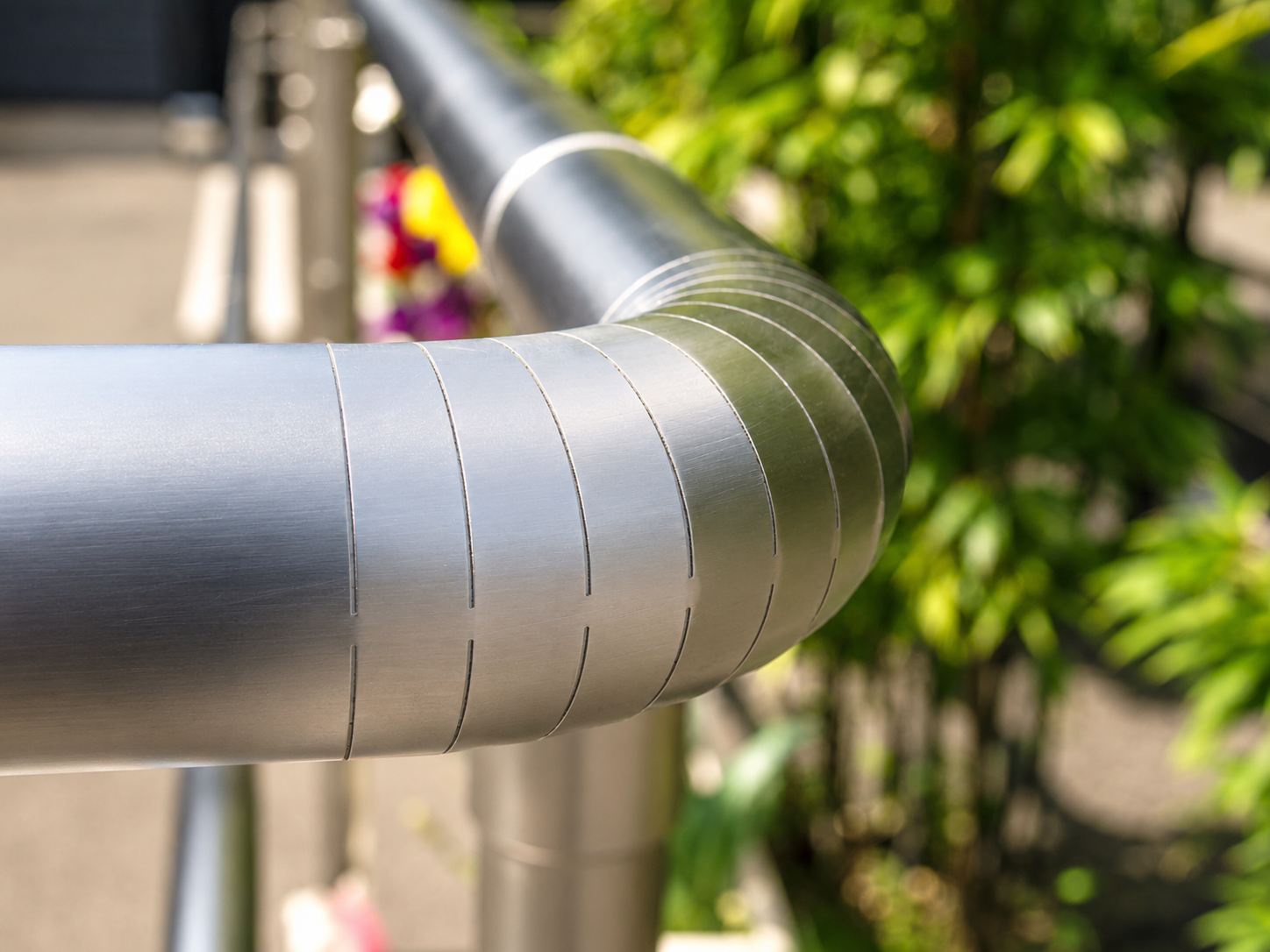

手摺の持つ機能性はもちろん、安全性や景観に順応するデザイン性にも充分に配慮されています。 ステンレス特有の仕上がりの美しさ、性格にこだわりました。 プロの職人が編み出したデザイン、性能を比べてください。 スリットの一辺一辺が、光によって変化する「美」を魅せます。
手摺のコーナー部分(エルボ)はスリット状の為、 ソフトタイプを使えば角度やねじれも調節可能。 ハードタイプを使えば、ブレ無くガッチリ固定。 ステンレスだからこそ施工後の劣化もなく、メンテナンスにかかる費用も最小限で済みます。
手摺素材を取り替えることになったとしても、今までの施工時間に比べ段違いに短縮を可能にしました。 バンドをゆるめて入れ替えるだけで、手軽に素材を変更できます。
PARTS

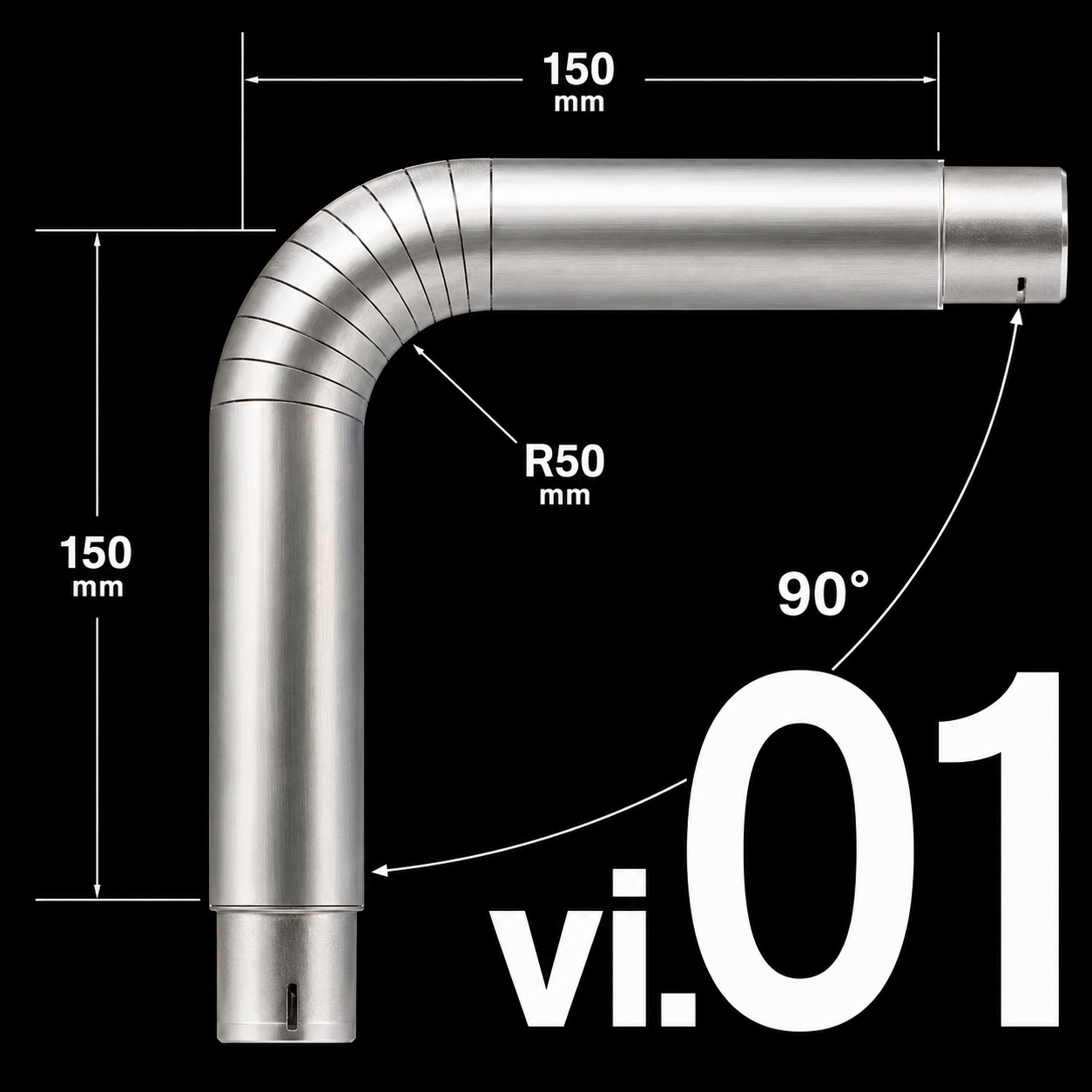

vi.01-34 <Φ34> ／ vi.01-38 <Φ38>
二重管方式により安定感ある強度を実現。角度は一定で、今まで通りのコーナーに適用できます。
vi.02-34 <Φ34> ／ vi.02-38 <Φ38>
角度やねじれも調節可能。スリット状のエルボが、しなやかな曲線美をつくります。
※ vi.02については、指定角度にて受注生産可能です。

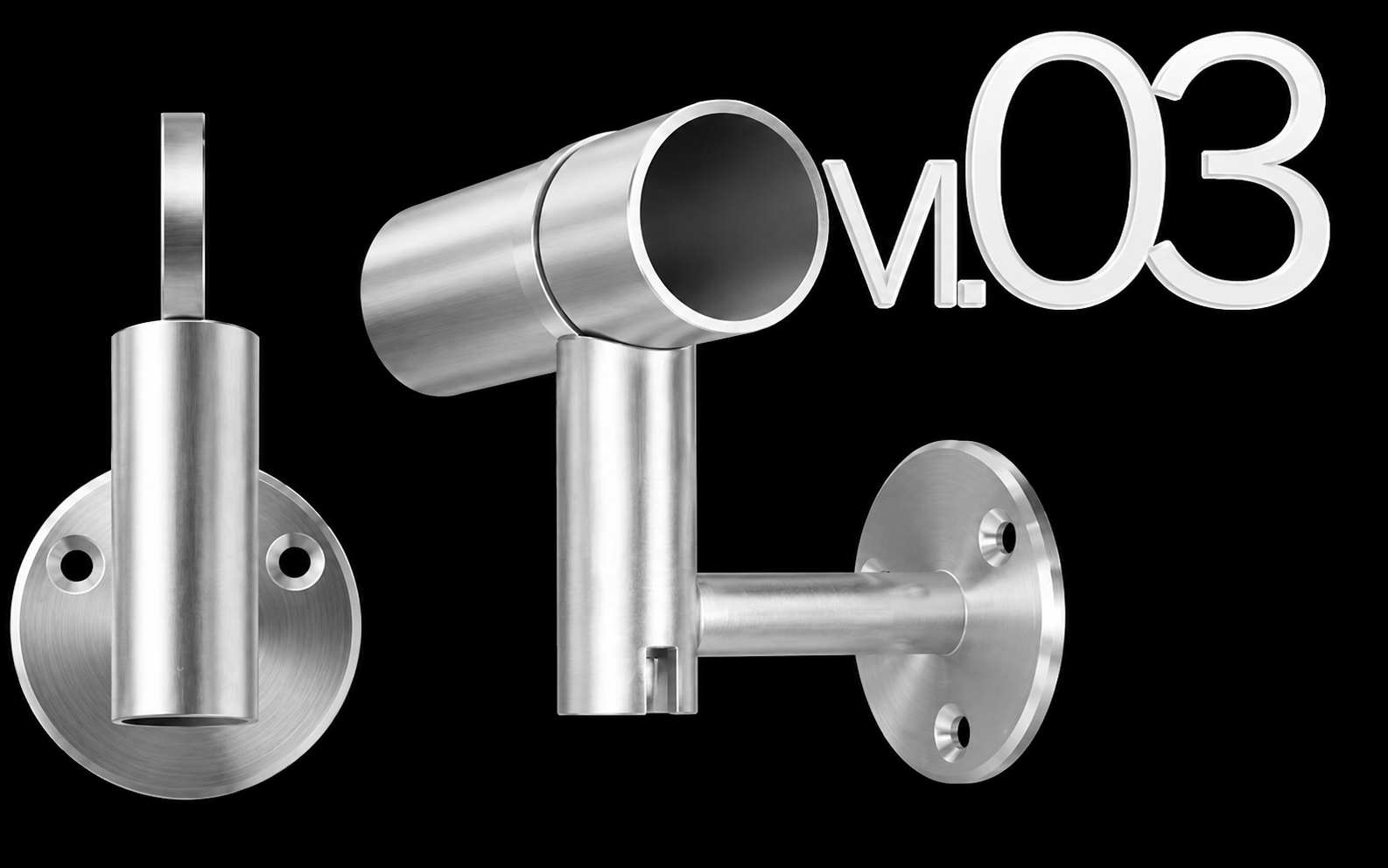

vi.03-34 <Φ34> ／ vi.03-38 <Φ38>

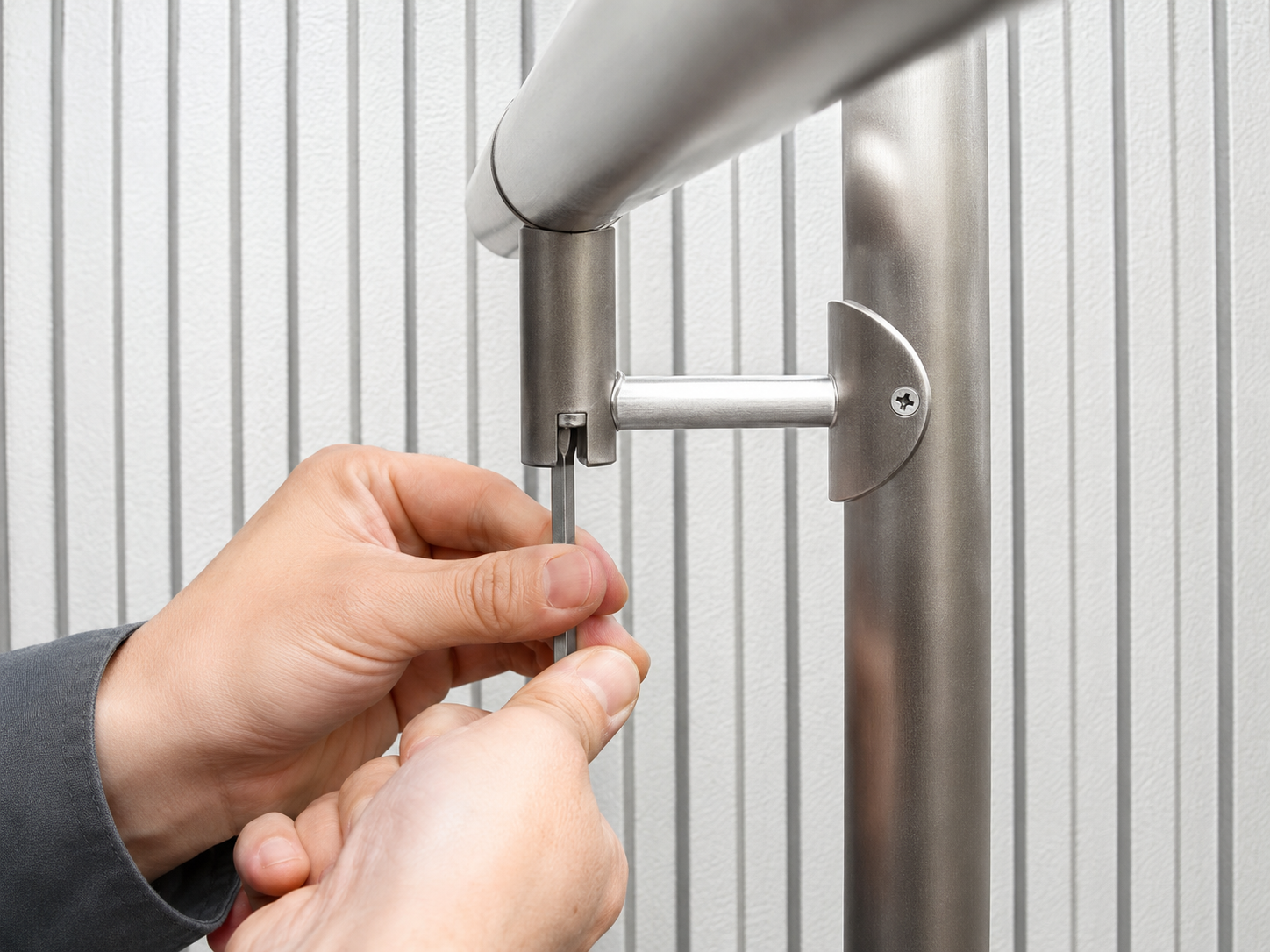

手摺レールに対して、従来のようなビス止めや溶接は一切不要。 ブラケット下のネジを締めるだけで手摺レールをしっかりと固定。 バンド本体の厚みは0.5mmと極薄、見た目にもアクセントとなる「美」を追求しました。

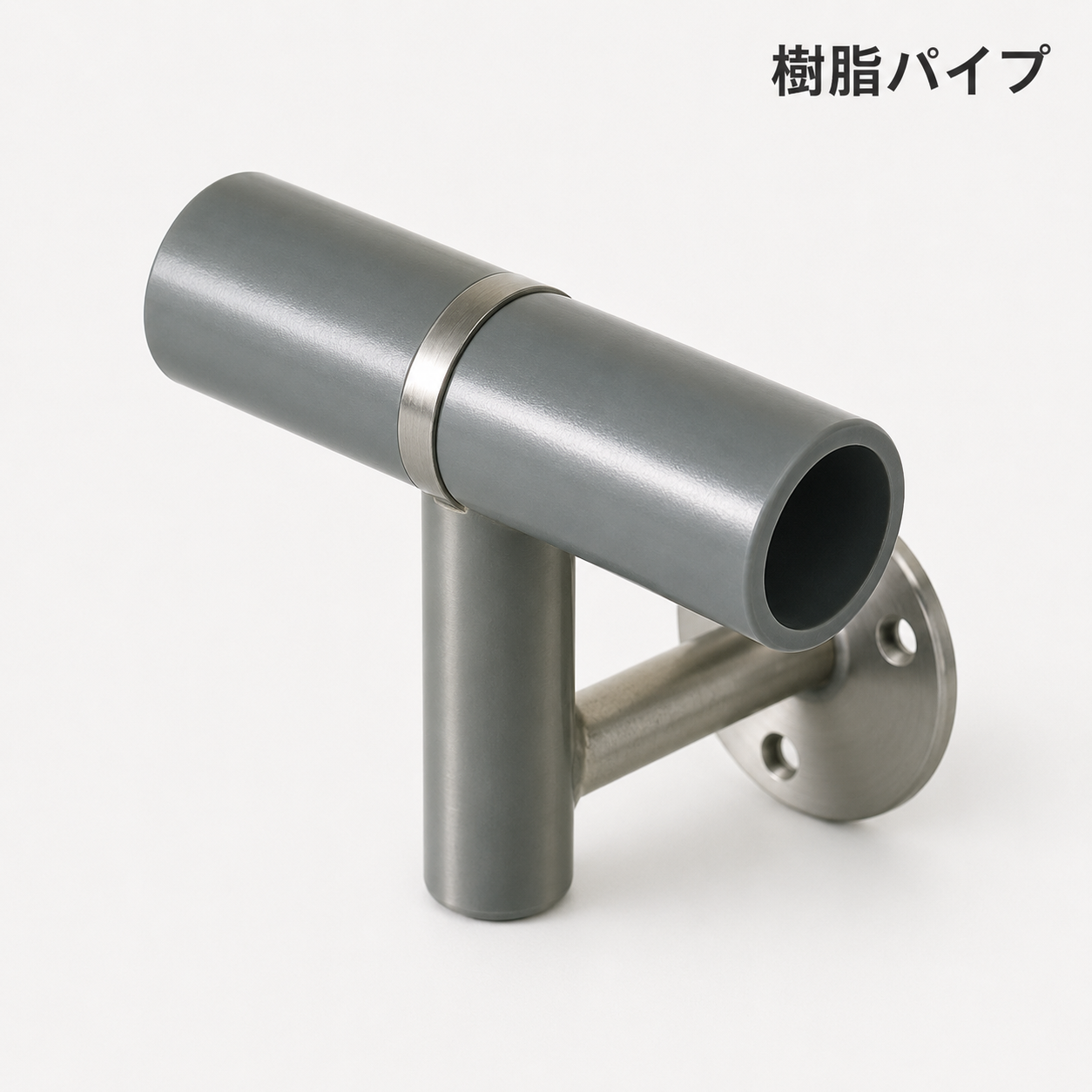

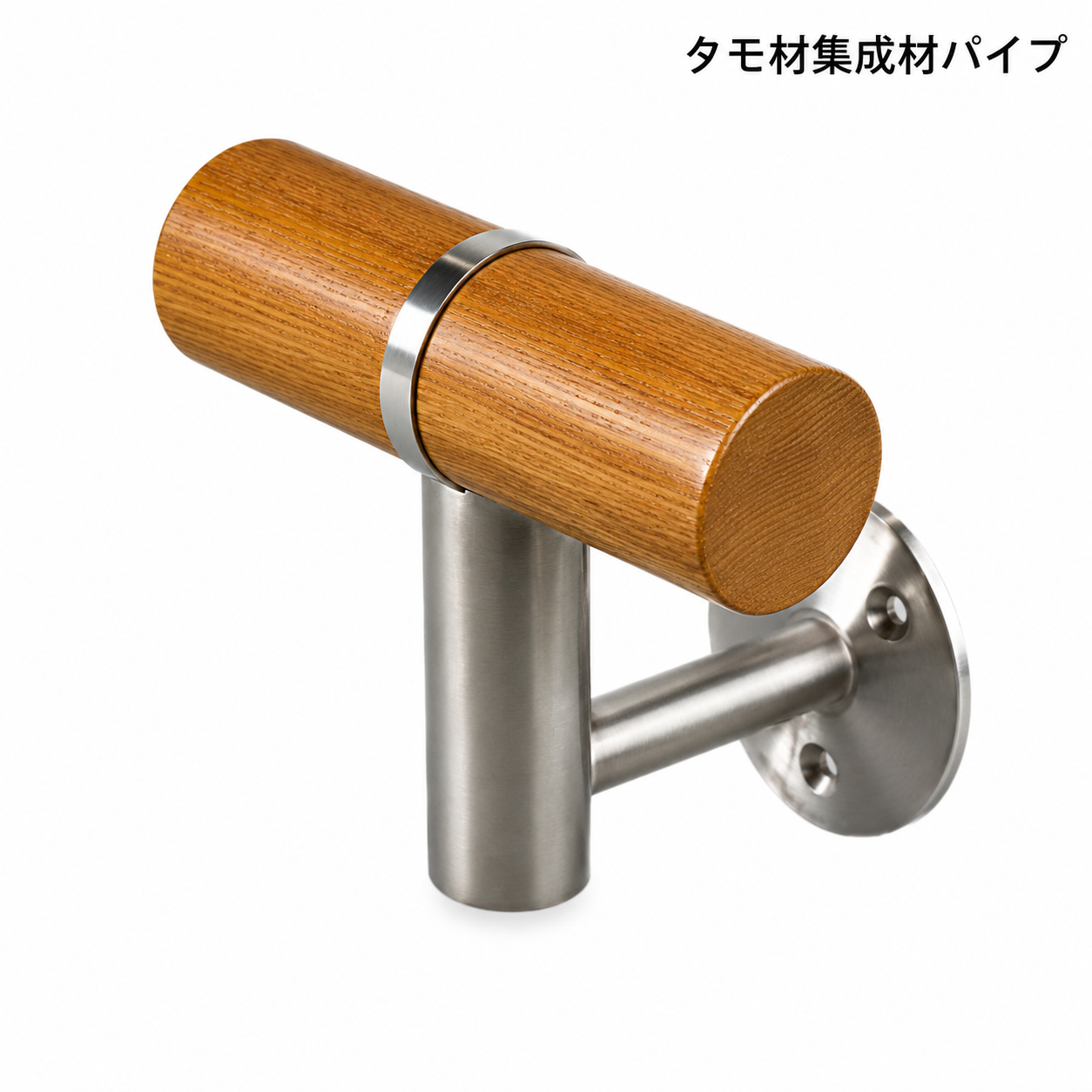

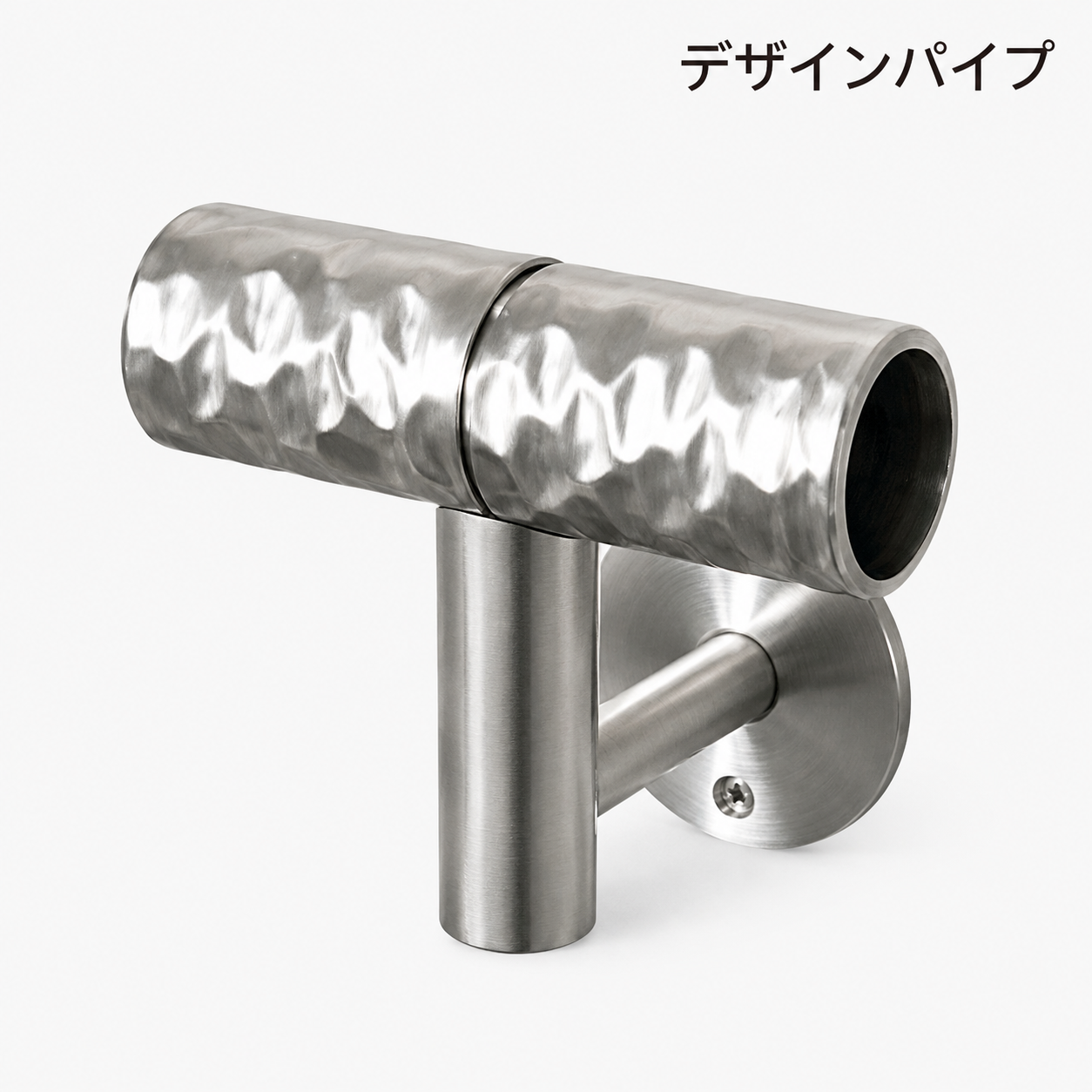

バンド式だから、お好みのパイプ素材に手軽に変更できます。
SPECIFICATION
| 規格 |
Φ34*1.5 (vi.01-34/vi.02-34) Φ34*2.0 (vi.01-34/vi.02-34) Φ38*1.5 (vi.01-38/vi.02-38) Φ38*2.0 (vi.01-38/vi.02-38) |
|---|---|
| 標準角度 | 90° (88-95°) |
| オーダー角度 | 175°-60° |
| 規格芯R | R50mm |
| 芯一端サイズ | 150*150mm |

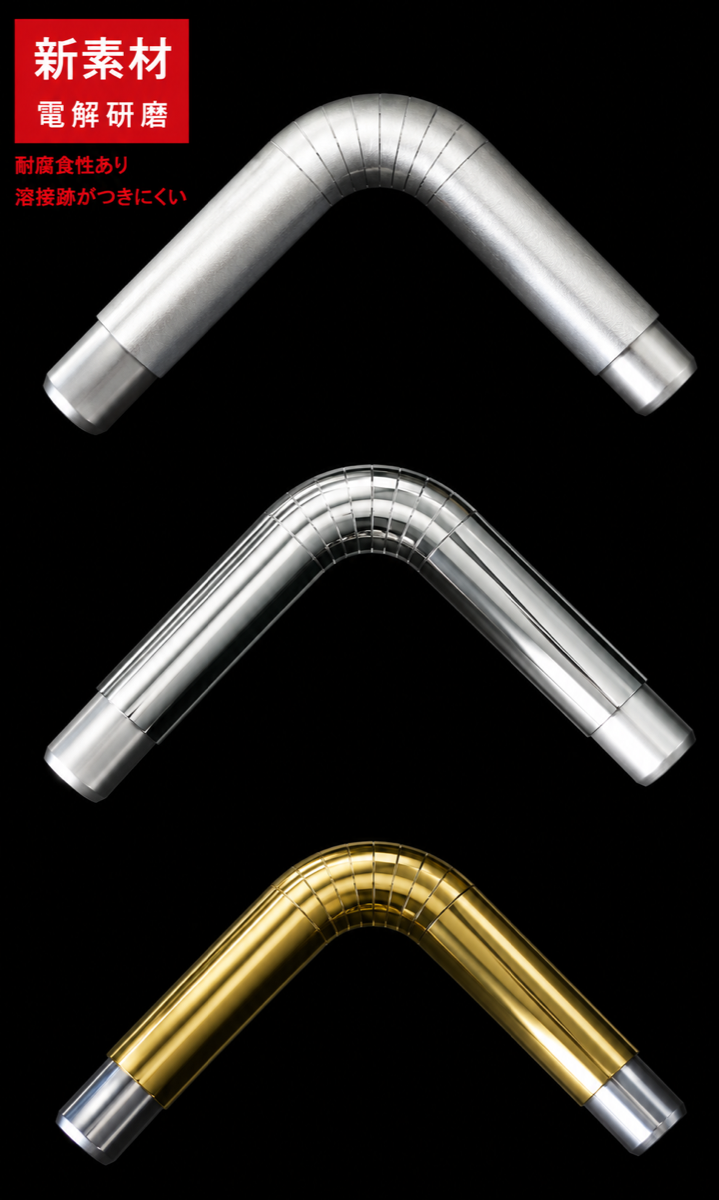

| 仕上 | BEP / H.L / ミラー / 真鍮 |
| 規格 |
Φ34用 (vi.03-34<Φ34>) Φ38用 (vi.03-38<Φ38>) |
|---|---|
| 仕上 | H.L |
※ 規格芯R、芯一端サイズなど、オーダー寸法も可能です
※ 上記仕様はすべて SUS304 です
※ 手摺レールパイプ、ジョイント管はアラヤ特殊金属(株)製を使用してください
※ 手あかの目立たない手すりの BEP® パイプ長は最長2mです
※ BEP® は新家工業(株)の商標登録です
商品です
他社で断られた案件、複雑な特注品、超短納期のお仕事でもお気軽に。
