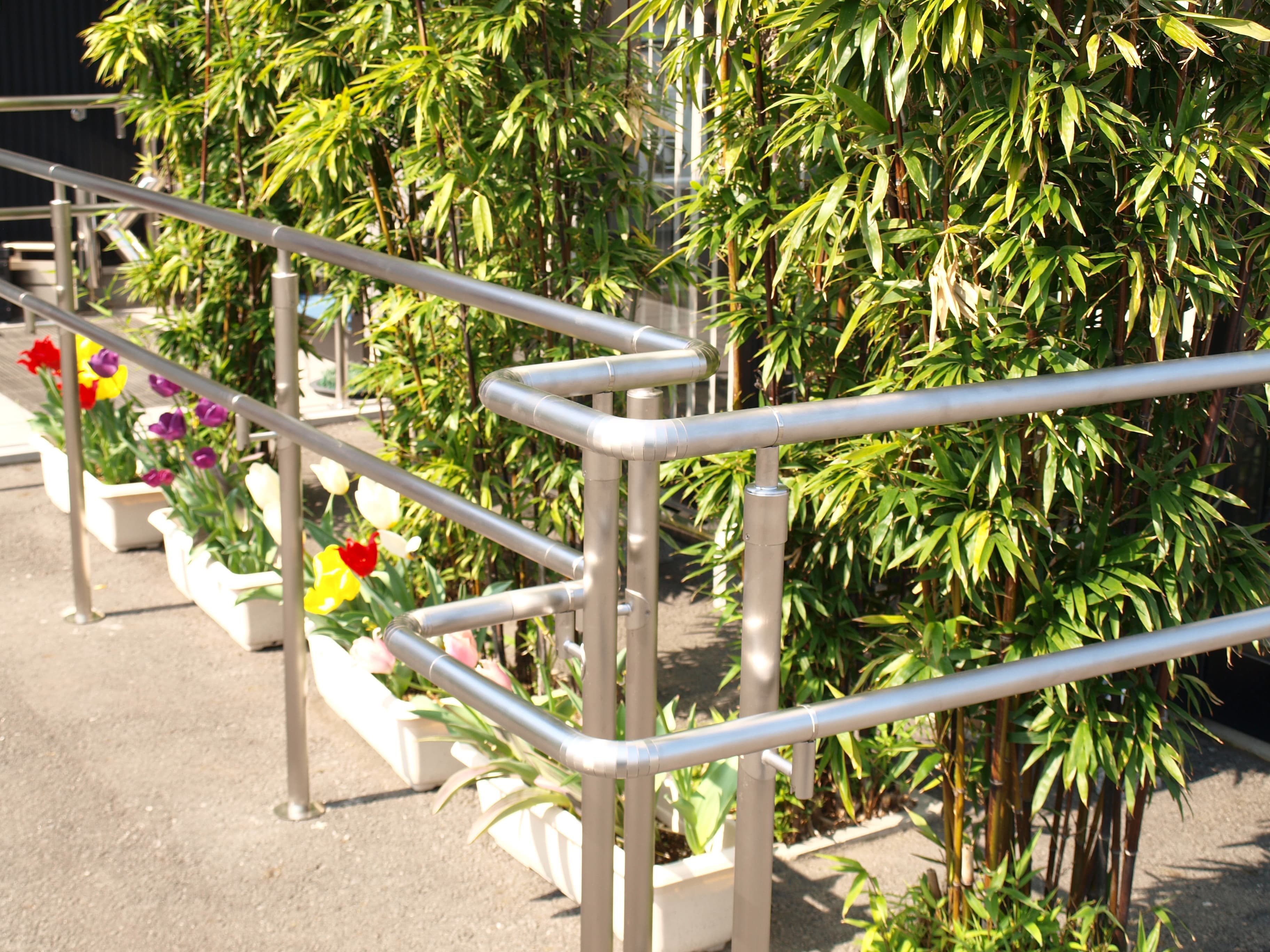

追求したのは、「美」。



  これまでの手摺には、実現できなかった表現性と実用性。

シャープな金属感を自由自在に表現できるデザイン性。

あらゆるシーンに合わせた「美」を考え、さらに 手あかの目立たない手摺 も実現しました。





手摺の持つ機能性はもちろん、安全性や景観に順応するデザイン性にも充分に配慮されています。

ステンレス特有の仕上がりの美しさ、性格にこだわりました。プロの職人が編み出したデザイン、性能を比べてください。スリットの一辺一辺が、光によって変化する「美」を魅せます。


バリアフリーにも対応。
組み立てもシンプルで美しいビジュアルライン。

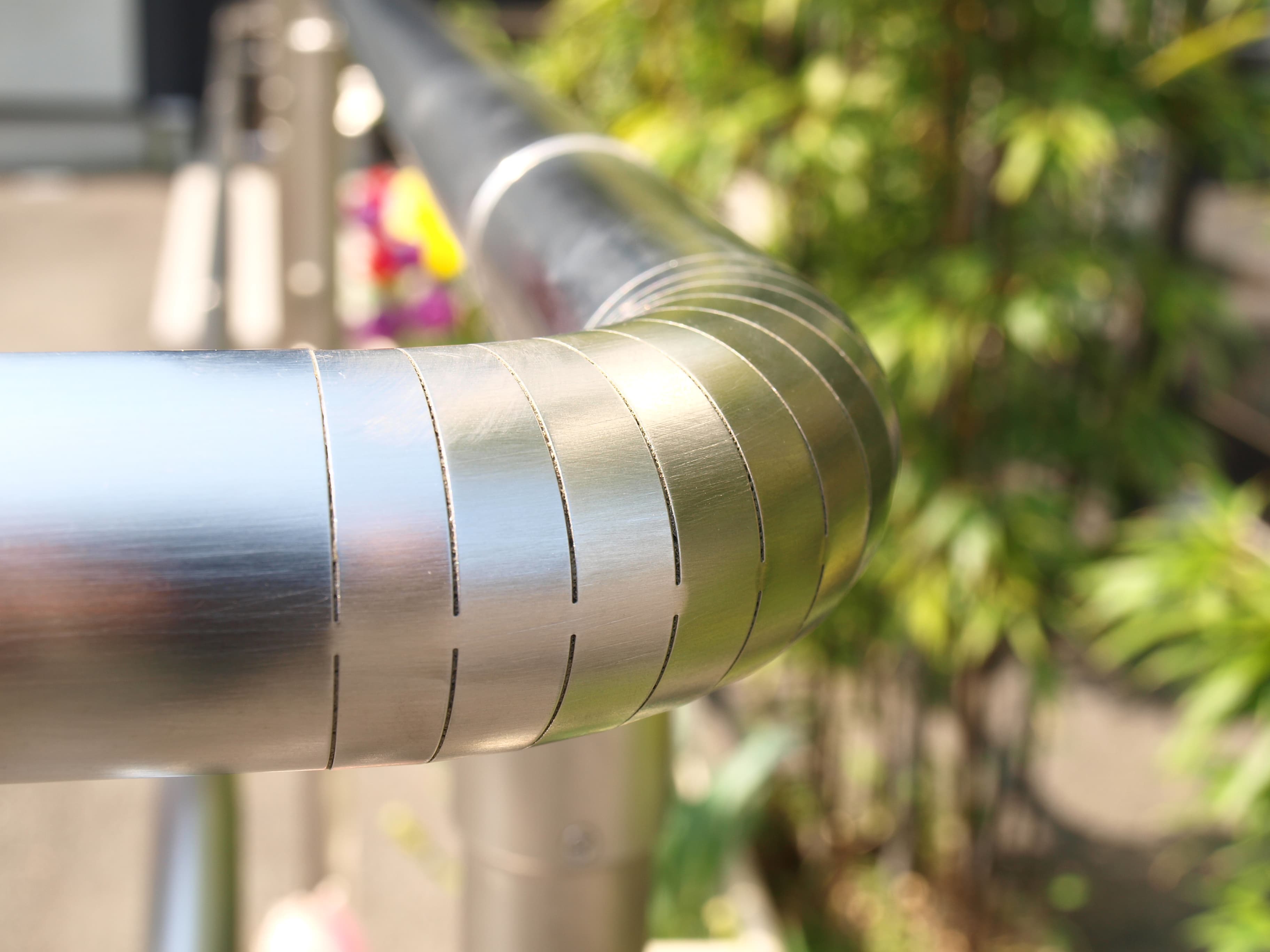

手摺のコーナー部分(エルボ)はスリット状の為、ソフトタイプを使えば角度やねじれも調節可能。
ハードタイプを使えば、ブレ無くガッチリ固定。
ステンレスだからこそ施工後の劣化もなく、メンテナンスにかかる費用も最小限で済みます。

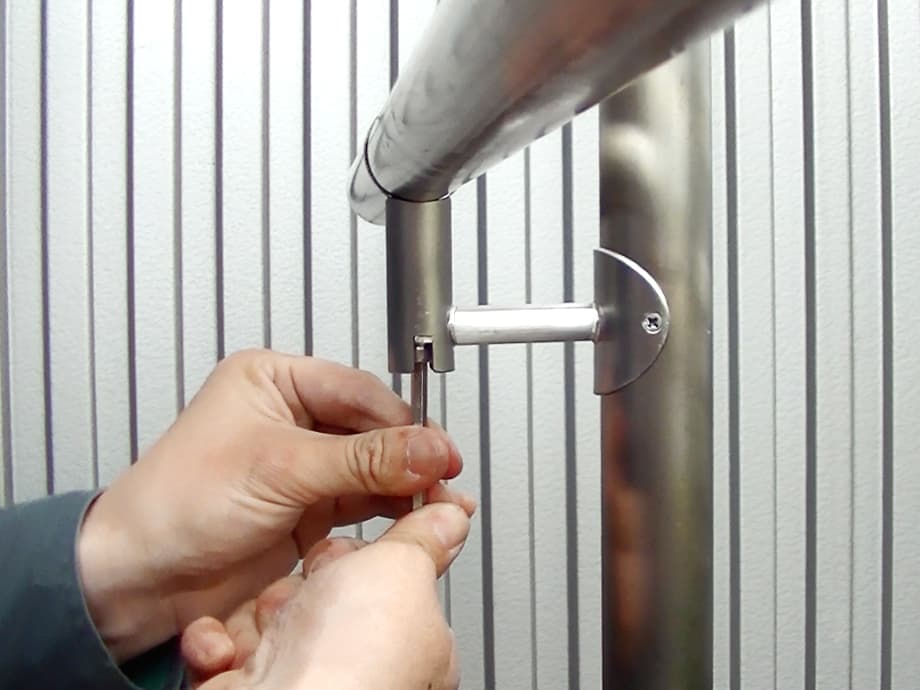

バンド式のブラケットで、施工もラクラク。

手摺素材を取り替えることになったとしても、今までの施工時間に比べ段違いに短縮を可能にしました。
バンドをゆるめて入れ替えるだけで、手軽に素材を変更できます。

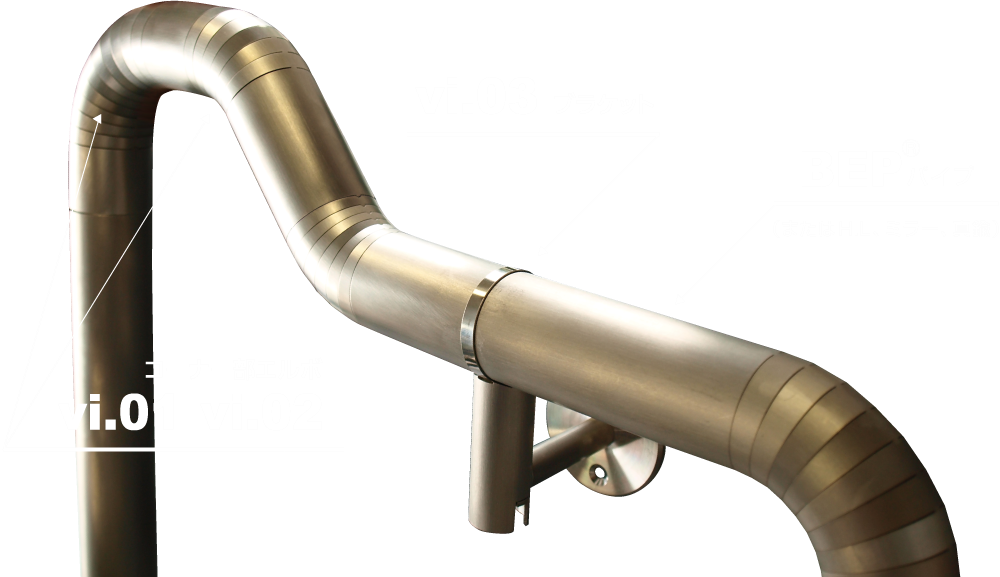

PARTS ― 部品 ―



コーナー部エルボ
(ハードタイプ)

vi.01-34<Φ34>/vi.01-38<Φ38>

二重管方式により安定感ある強度を実現。
角度は一定で、今まで通りのコーナーに適用できます。


コーナー部エルボ
(ソフトタイプ)

vi.02-34<Φ34>/vi.02-38<Φ38>※vi.02については、指定角度にて受注生産可能です



ブラケット

vi.03-34<Φ34>/vi.03-38<Φ38>

手摺レールに対して、従来のようなビス止めや溶接は一切不要。ブラケット下のネジを締めるだけで手摺レールをしっかりと固定します。バンド本体の厚みは0.5mmと極薄バンド。どんな素材にも対応でき、見た目にもアクセントとなる「美」を追求しました。




(他部材使用イメージ)


SPECIFICATION ― 仕様 ―

【エルボコーナー】

規格

Φ34*1.5(vi.01-34/vi.02-34)

Φ34*2.0(vi.01-34/vi.02-34)

Φ38*1.5(vi.01-38/vi.02-38)

Φ38*2.0(vi.01-38/vi.02-38)

標準角度

90°(88-95°)

オーダー角度

175°-60°

規格芯R

R50mm

芯一端サイズ

150*150mm

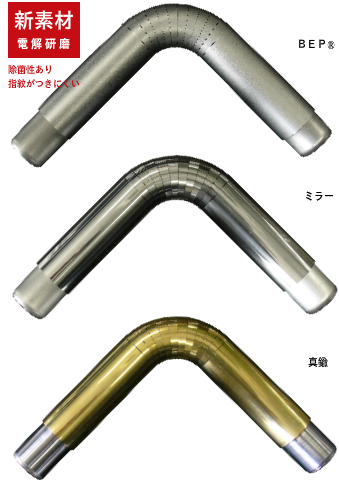

仕上

BEP/H.L/ミラー/真鍮

 【ブラケット】

規格

Φ34用(vi.03-34<Φ34>)

Φ38用(vi.03-38<Φ38>)

仕上

H.L



※規格芯R、芯一端サイズなど、オーダー寸法も可能です
※上記仕様はすべてSUS304です
※手摺レールパイプ、ジョイント管はアラヤ特殊金属(株)製(http://www.araya.co.jp)を使用してください
※手あかの目立たない手すりのBEP®パイプ長は最長2mです
BEP®は新家工業(株)の商標登録です

metal handrail「美」は、 実用新案登録済 静岡県経営革新計画承認 商品です
